斐讯FIR300M硬改N14U四步曲(更新硬改复位电路！已完美！)
时间:2017-07-09 15:12 来源:数码之家 作者:zhlylim 点击:次
前几天斐讯FIR300M这款路由搞活动19.9包邮，身为路由玩家，当然要入了一台玩了。拍下，在等快递叔叔把路由送到我手上之前先当然要做功课了。
这路由与斐讯FIR302M除了少了三个LAN口外，其它完全一样，硬件配置为：

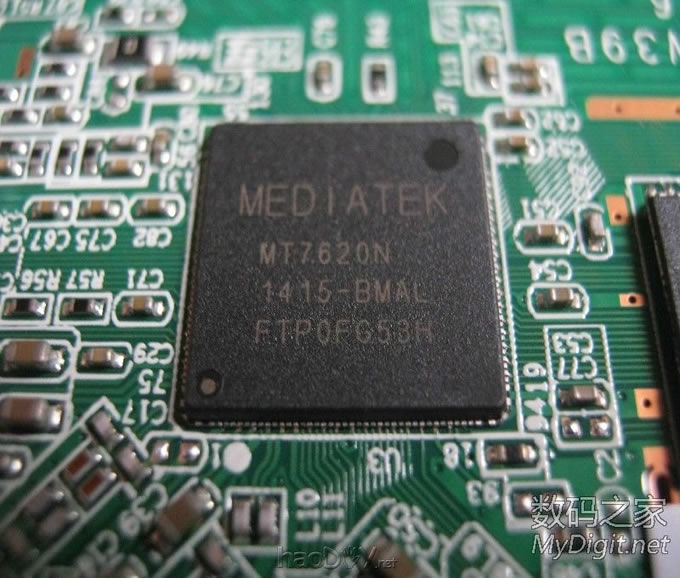

CPU：MTK7620N，与之相同的路由有：华硕N14U、如意云1、水星310V4等

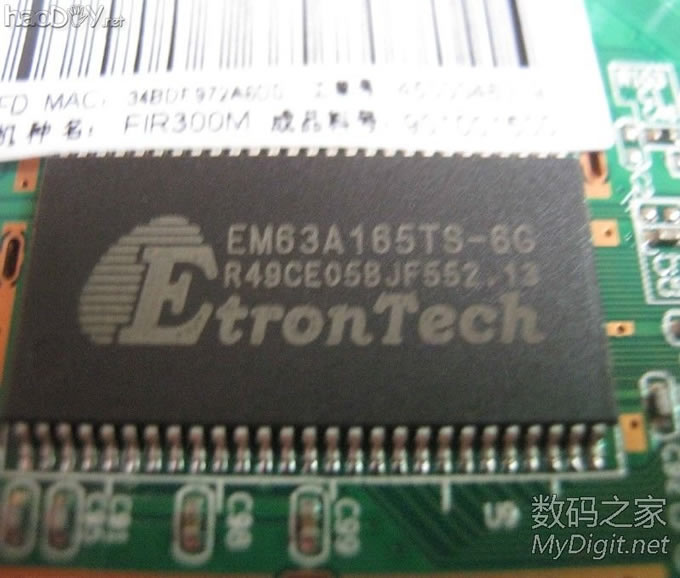

内存：32M SD内存，这种内存比较坑，64M的颗粒价格较贵
闪存：4M

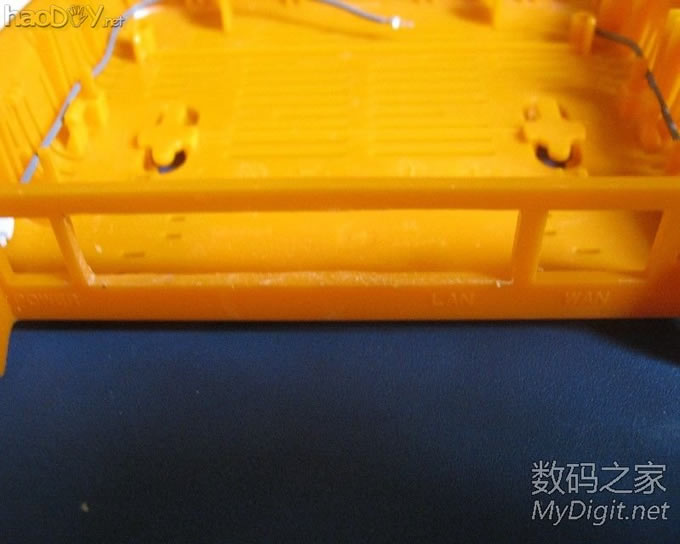

我的目标就是把它改成华硕N14U，其实也可以刷成如意云、openwrt的。但身为上班一族，没有足够的时间一次完成全部所有改装，所以要完成这个目标，我分为四步进行（补网LAN、更换内存闪存刷入固件、加USB、外壳改造）。即是这个贴子要分几次更新！已经全部更完好了。呼~~
整机改好后，用了几天感觉稳定性还可以，但唯一美中不足的是改机后复位键不能用了，不能进入不死uboot！本人完美控，还病得不轻
 ，所以决定趁今晚有时间把复位电路研究出来！研究过程就不多说了，公布硬改方法：

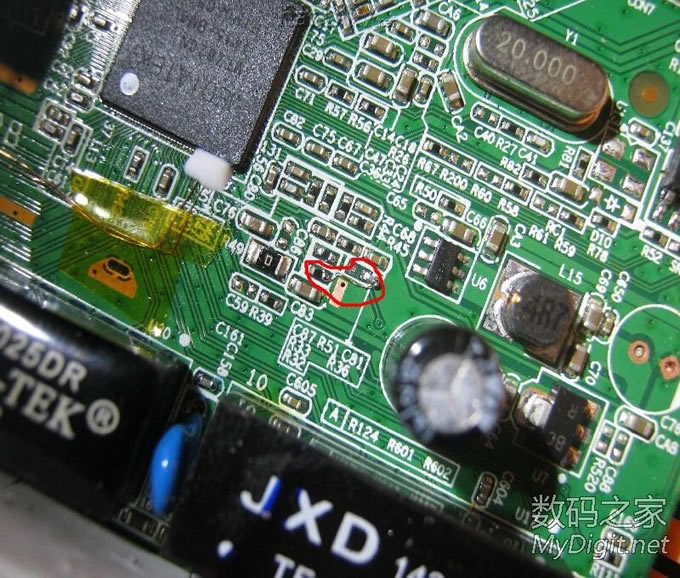

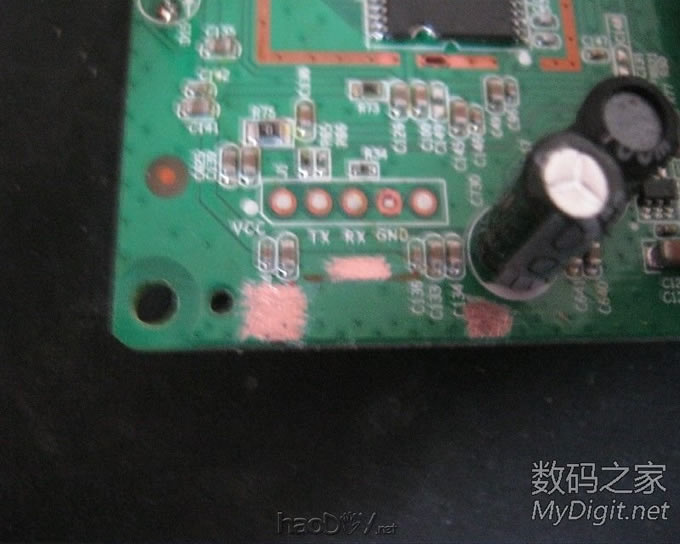

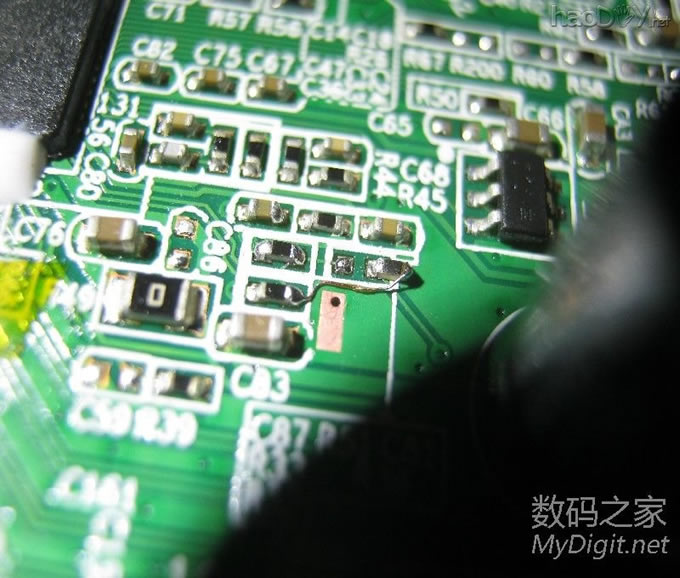

R36电阻移位，当然拆掉也可以，R36只是一个几欧的电阻，起保护的作用。移位后看图改吧，不太会描述了，看图：

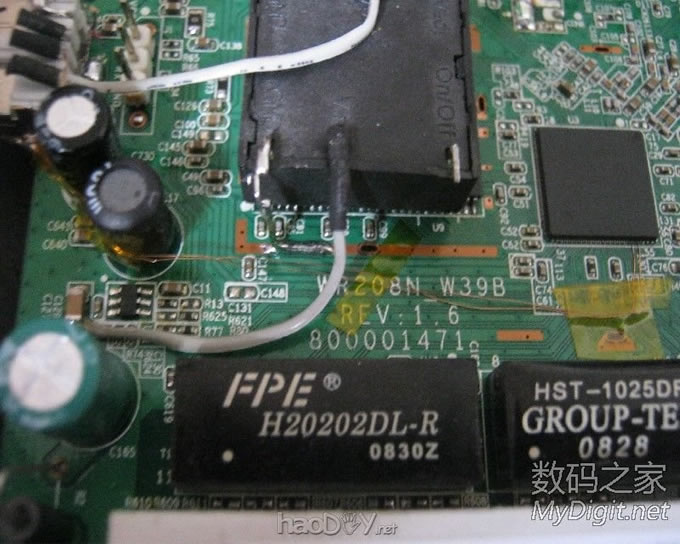

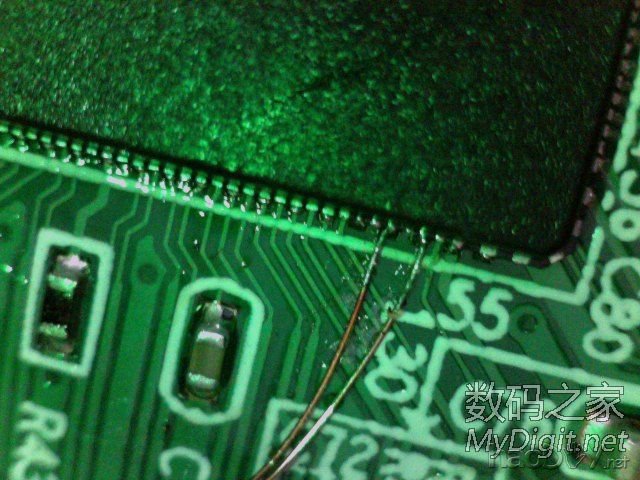

来张高清的，注意飞的线不要与R33焊点、原焊盘及那裸露出来的铜皮短路了！
检查更改没短路后，复位电路硬改成功。这路由终于完美了！

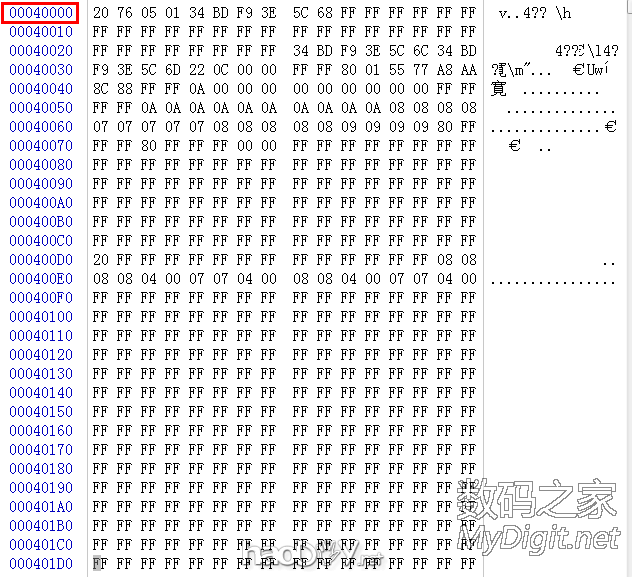

补充一点，刷机前请先备份原厂编程器固件，然后用WINHEX打开刚备份的固件，跳转到地址：40000H，保存40000H-50000H的EEPROM信息，这部分是无线的校验信息，很多朋友改机刷固件后说无线没原来的好就是因为这个校验信息作怪！刷入第三方固件前要先把这部分信息写入到新固件中，其中华硕、如意云固件的无线检验部分也是在40000H-50000H，用自己的替换即可。

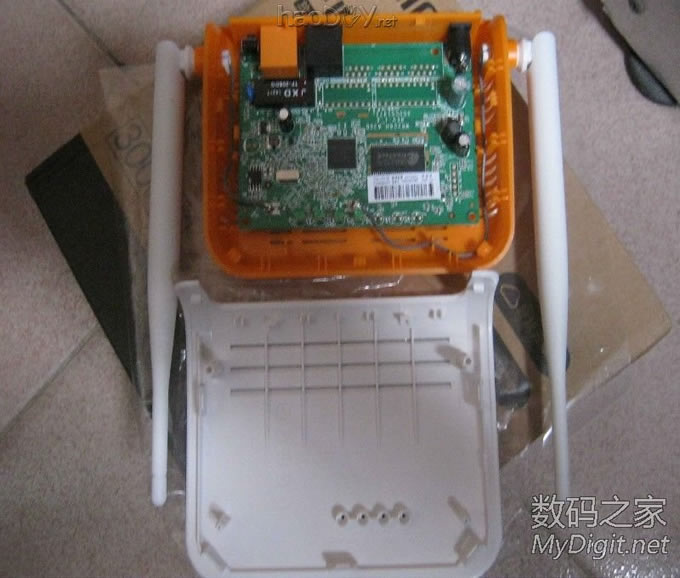

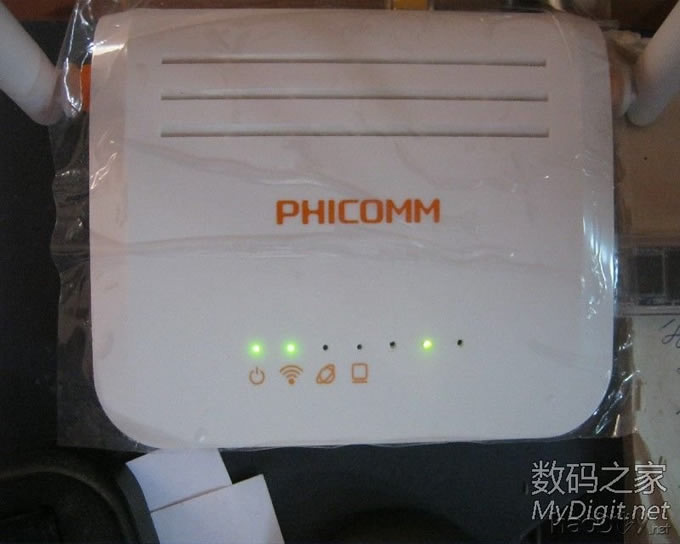

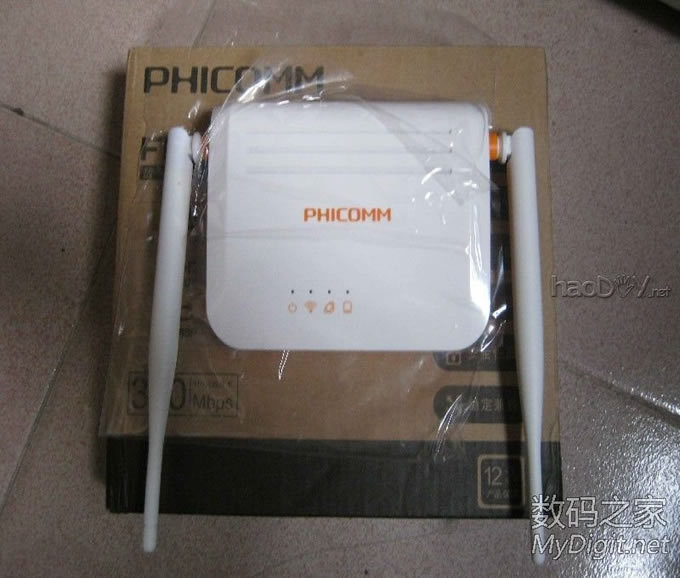

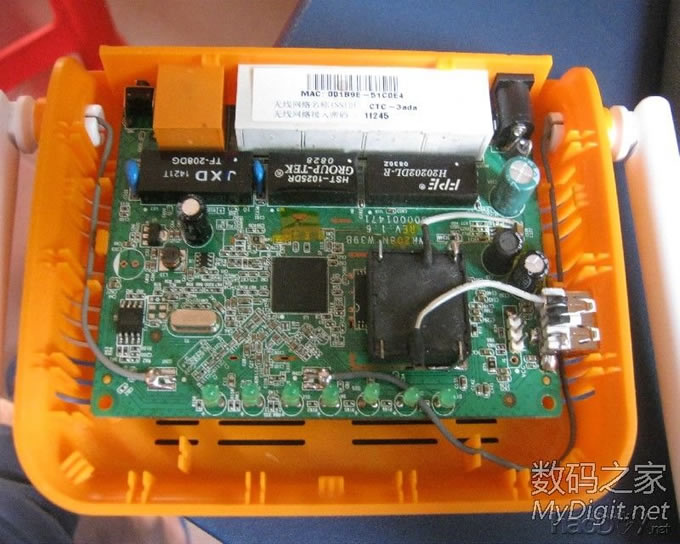

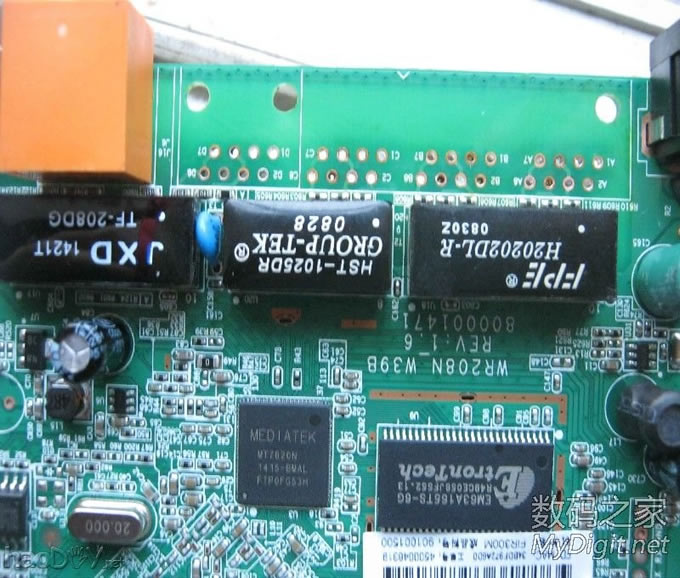

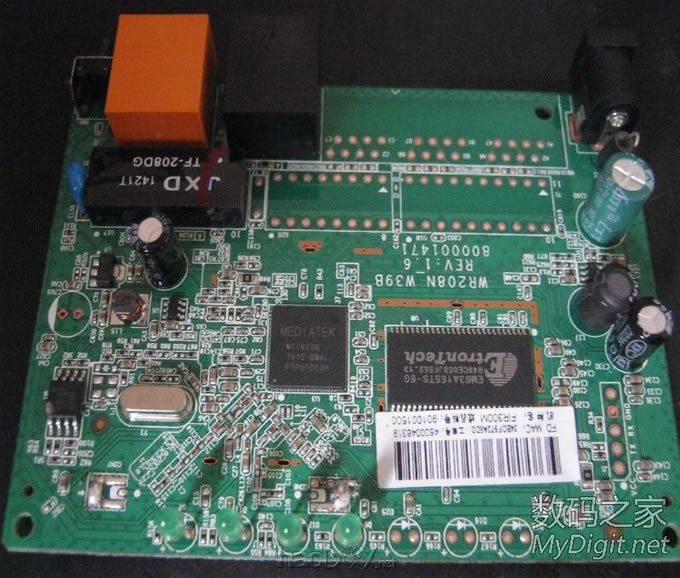

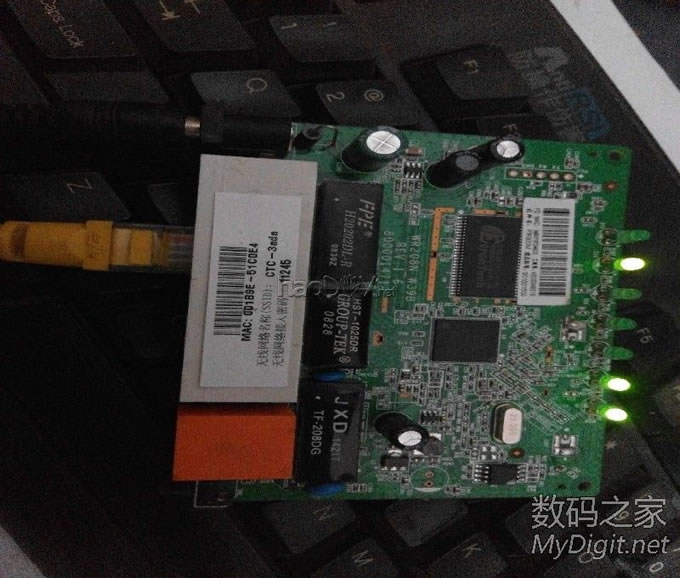

先来拆机图：

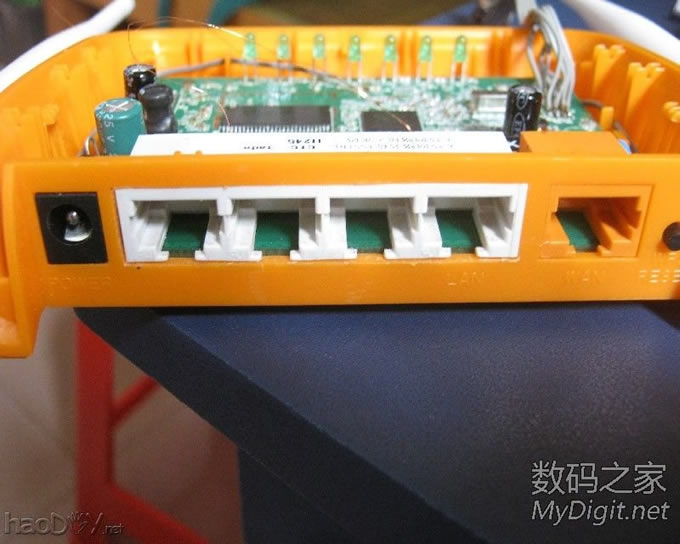

第一步：补全网口。

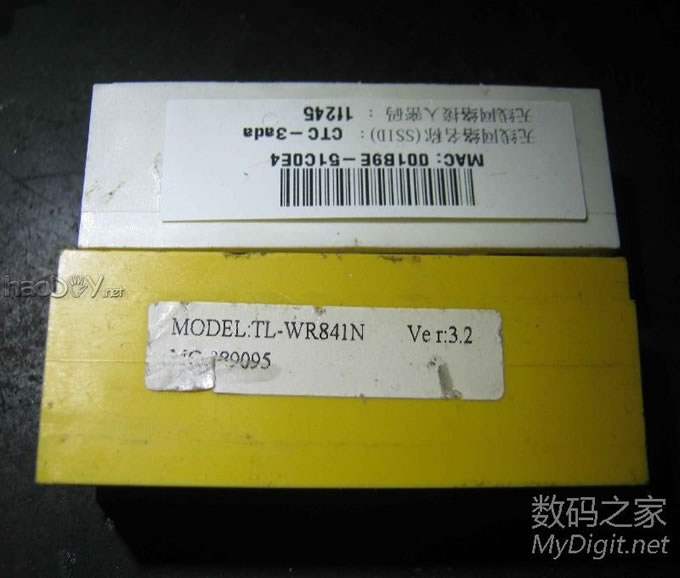

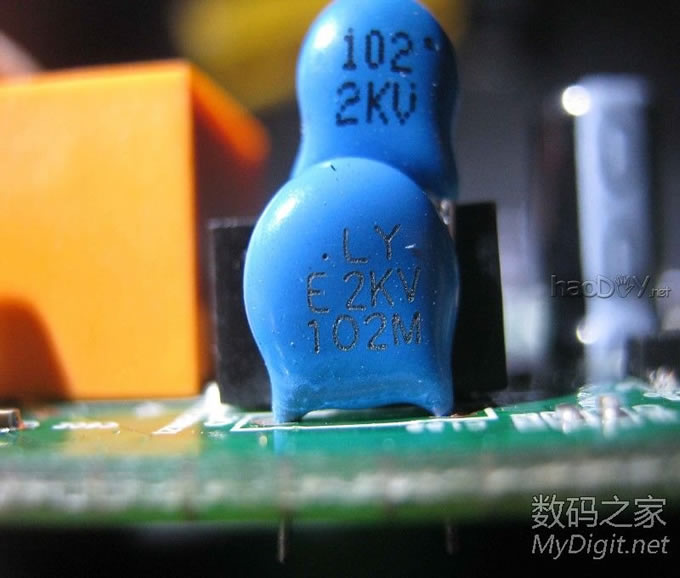

需要材料：0603贴片75欧电阻9个；0402贴片330欧电阻3个；2KV电容一个；0402贴片0402电容4个；10PIN网络变压器一个；8PIN网络变压器一个；LED灯3个；。以上材料均可在废旧路由上拆！

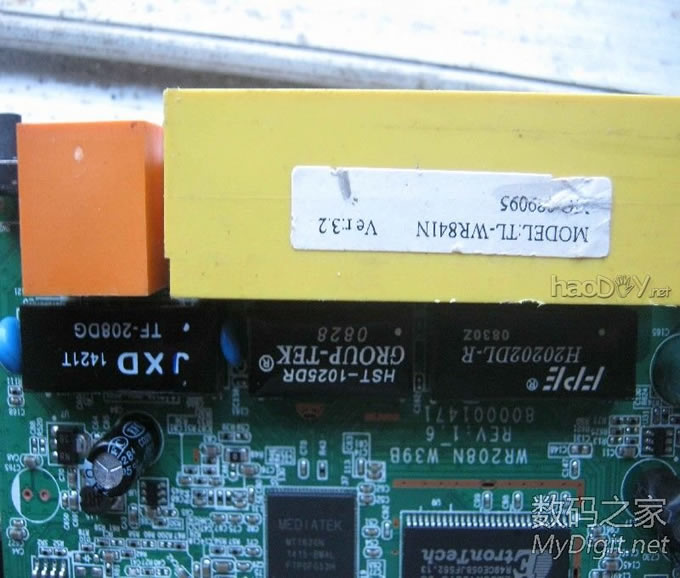

我的废路由料板上0603电阻找不到合适的，但0402的就很多，所以我选用了0402的电阻，电容容量随便在料板的网变周围拆的，容值我也不知道，汗一个~
原来准备的网口太大了，重新拆了一个

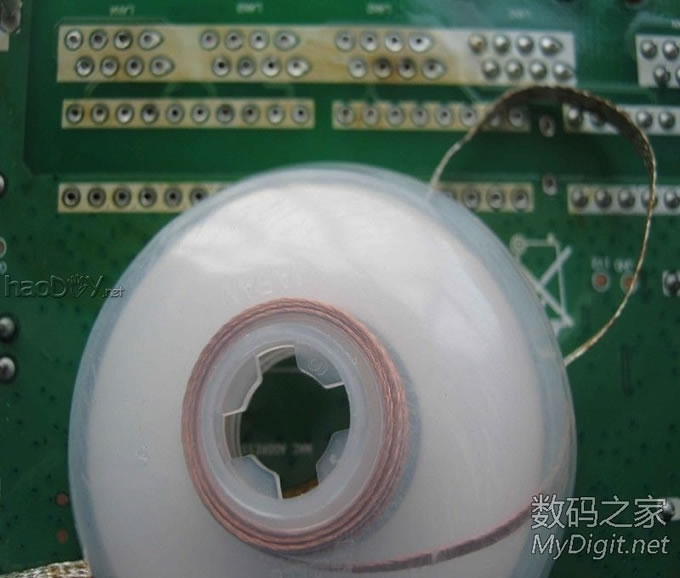

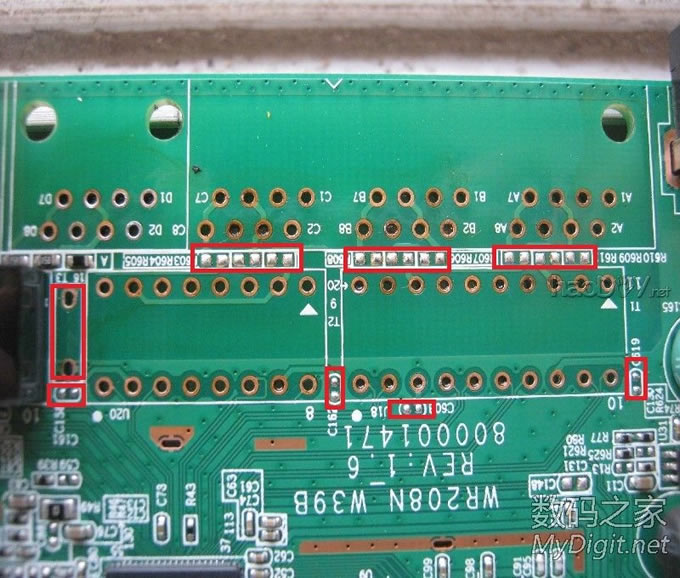

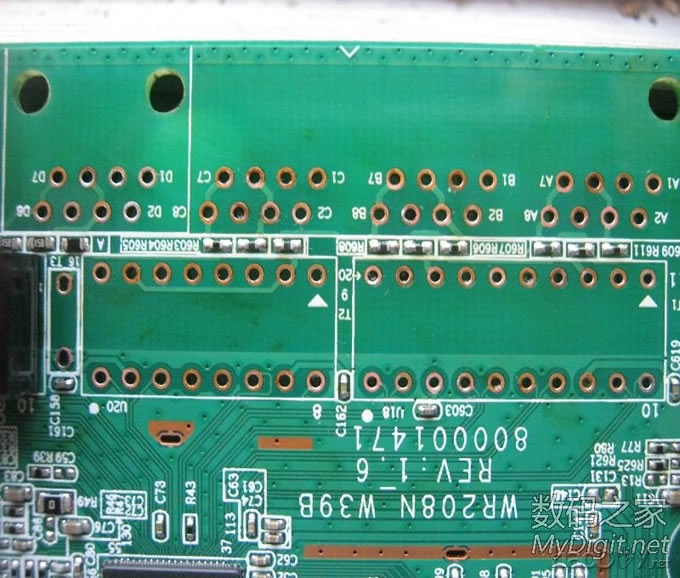

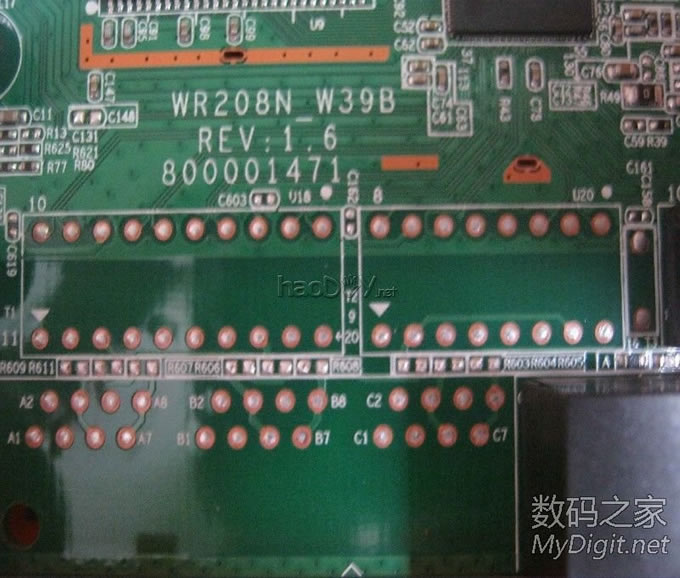

材料准备好后，取出板子后当然是先拆掉原来的LAN口再整理焊盘了，把焊盘过孔上的锡清理掉，大家可以用吸器一个个吸，也可以用吸锡带清理，我选用后者。看图：

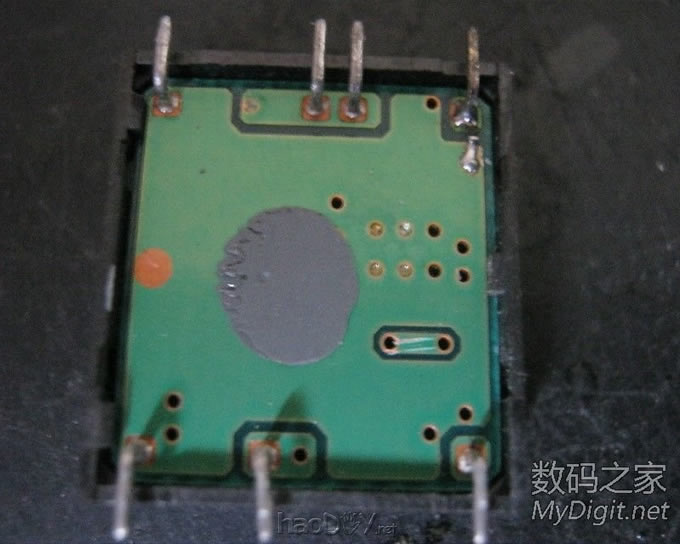

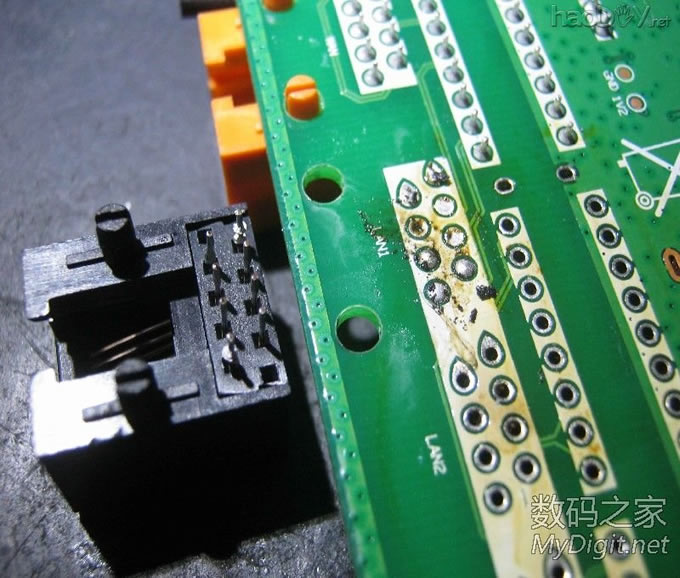

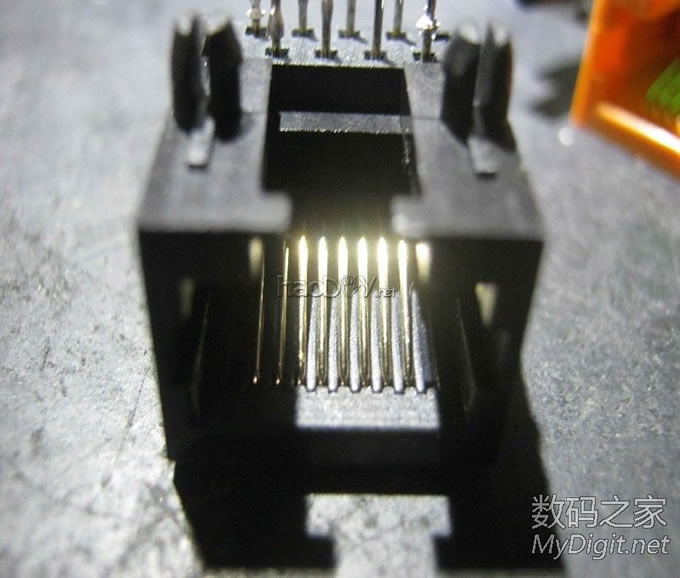

拆下的网口特写

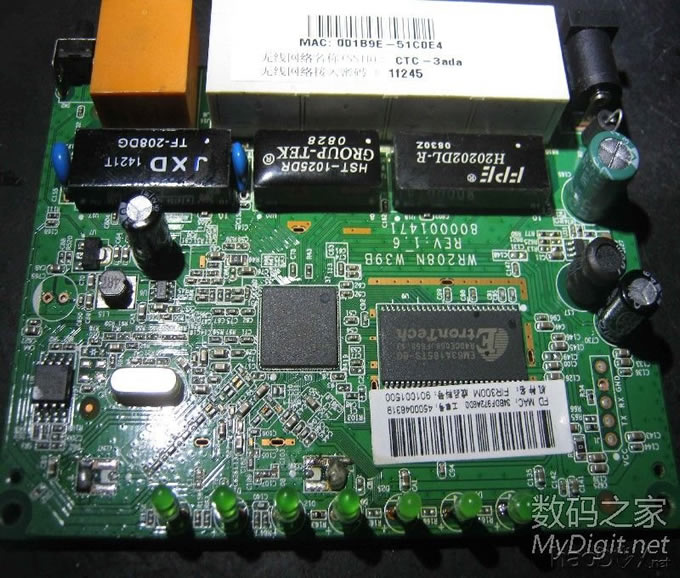

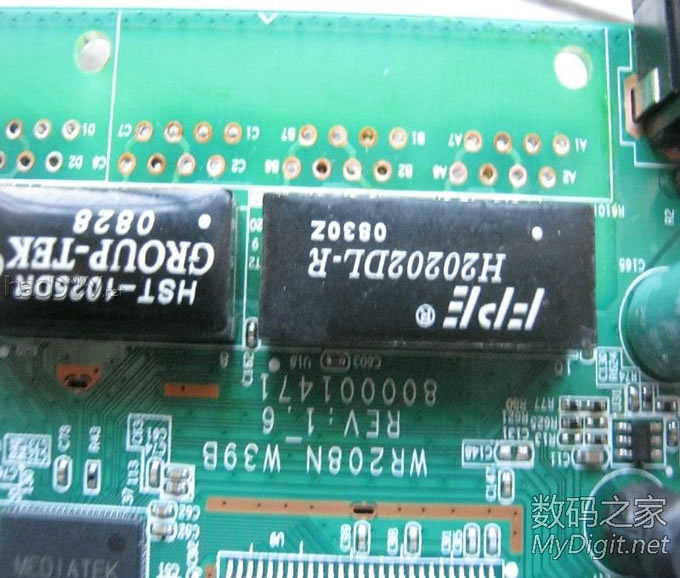

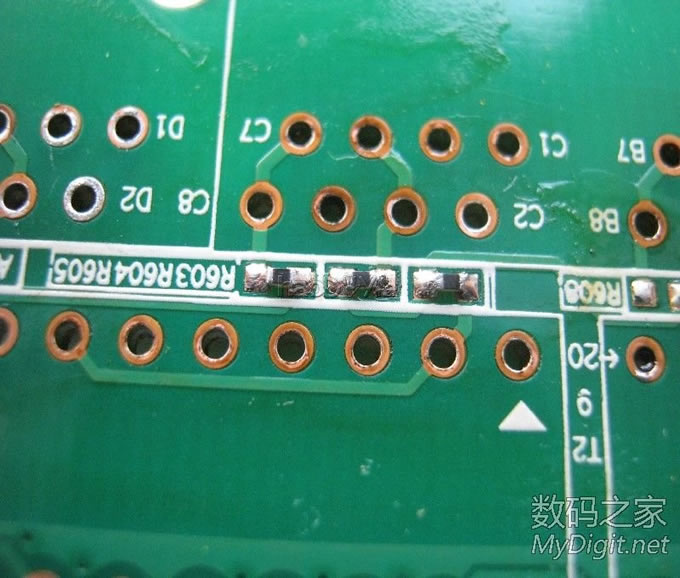

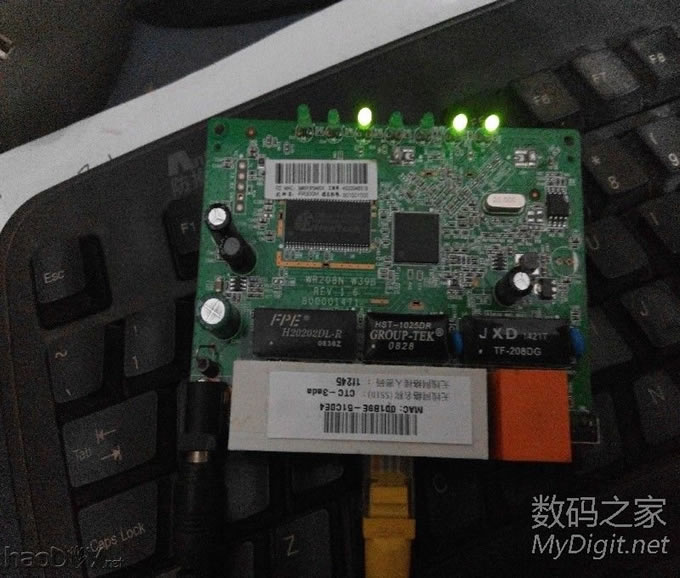

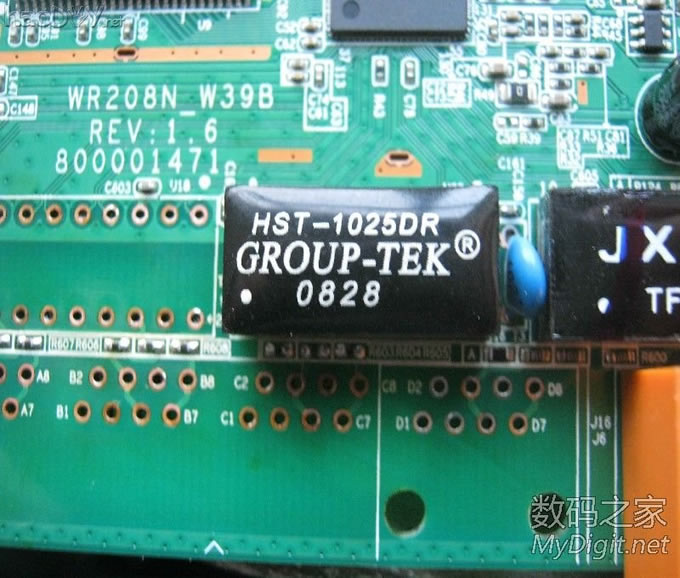

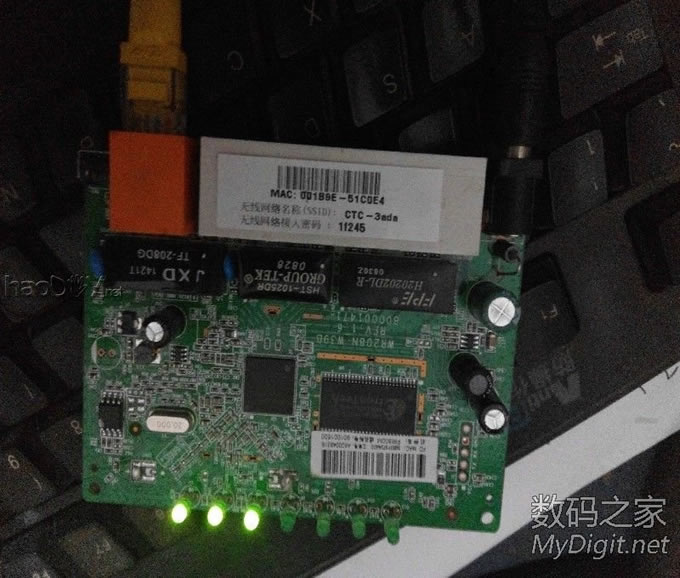

把网变、LAN口、LED过孔上的锡清理掉后，元件的安装，详细看图：
楼下继续。。。

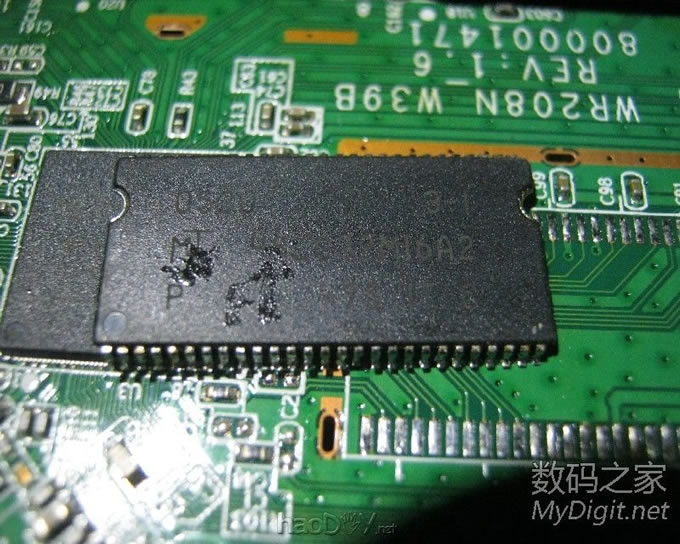

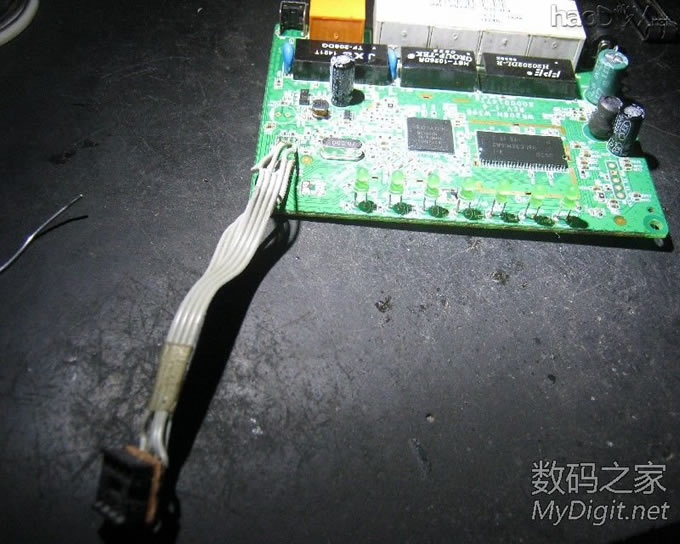

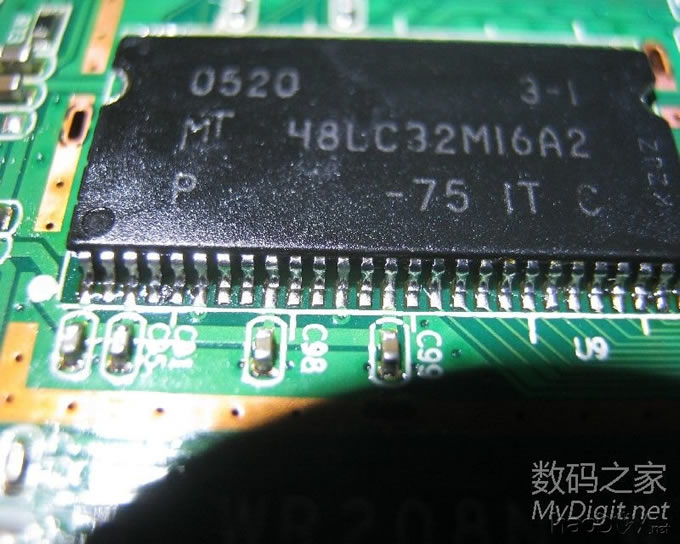

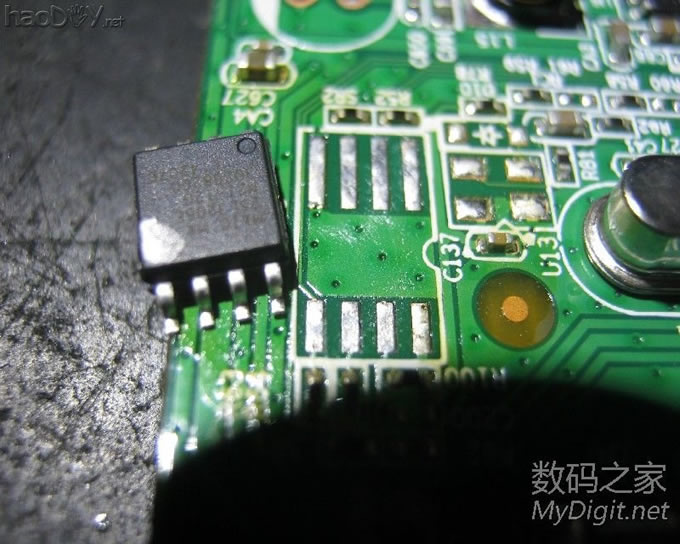

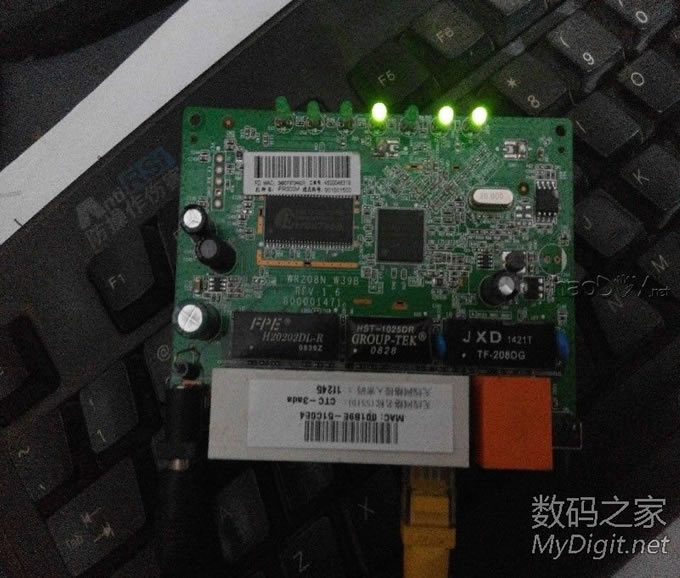

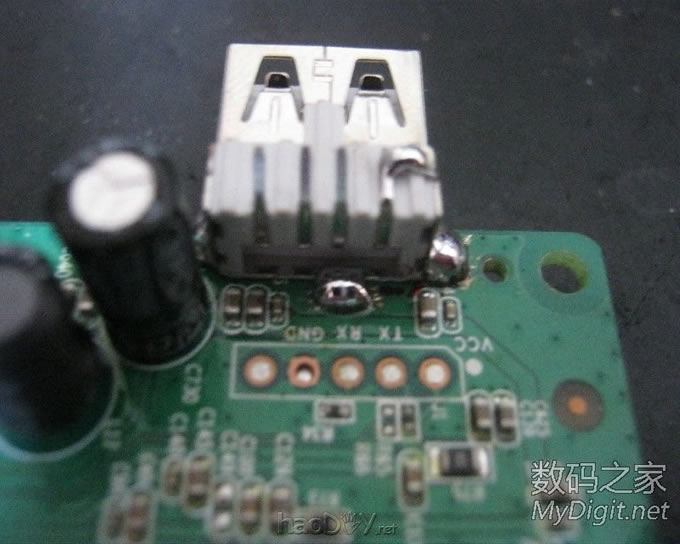

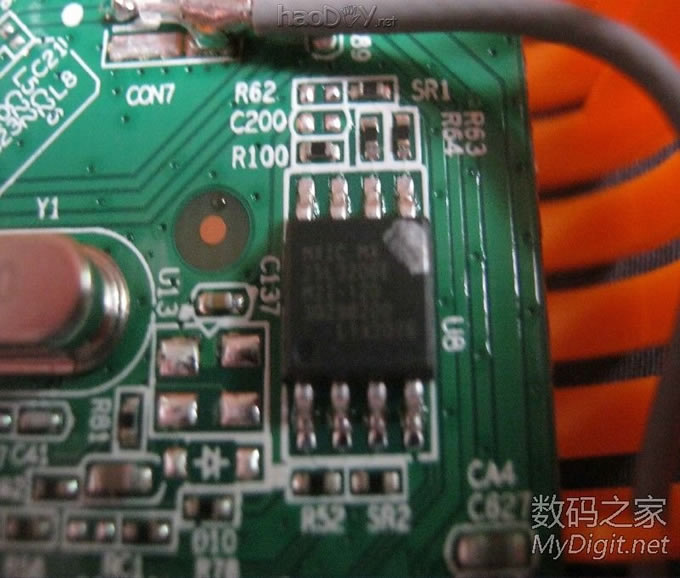

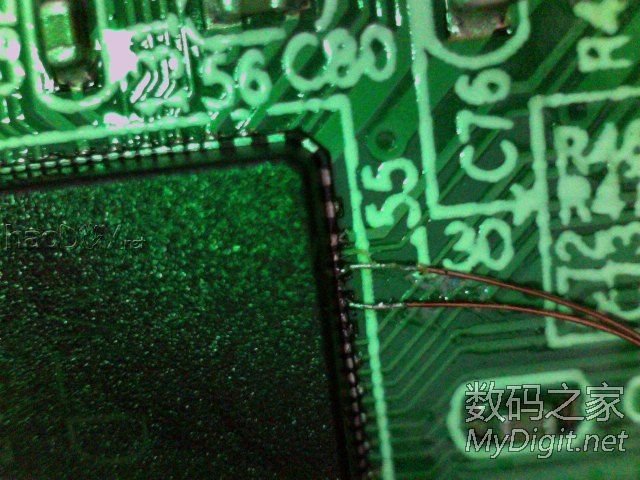

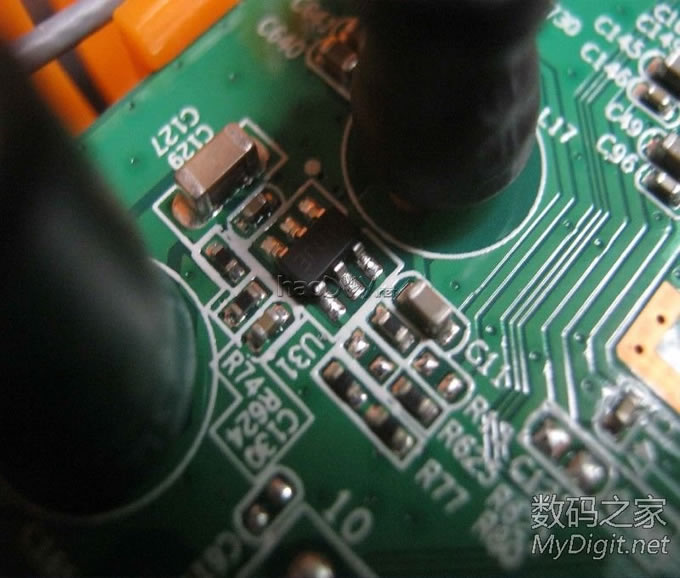

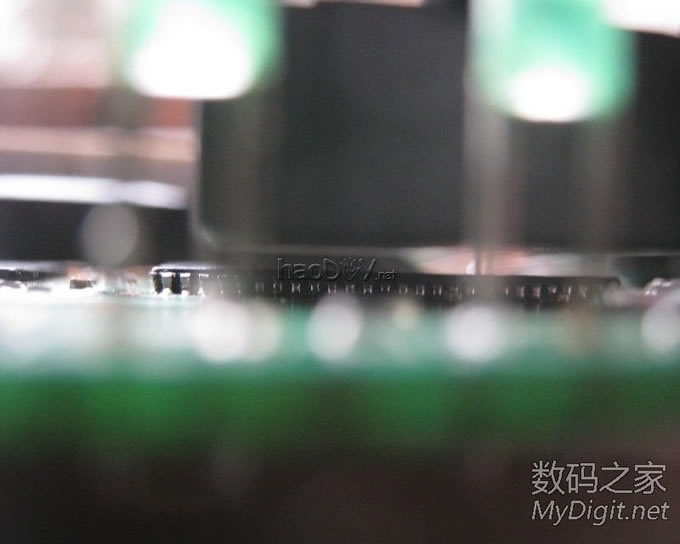

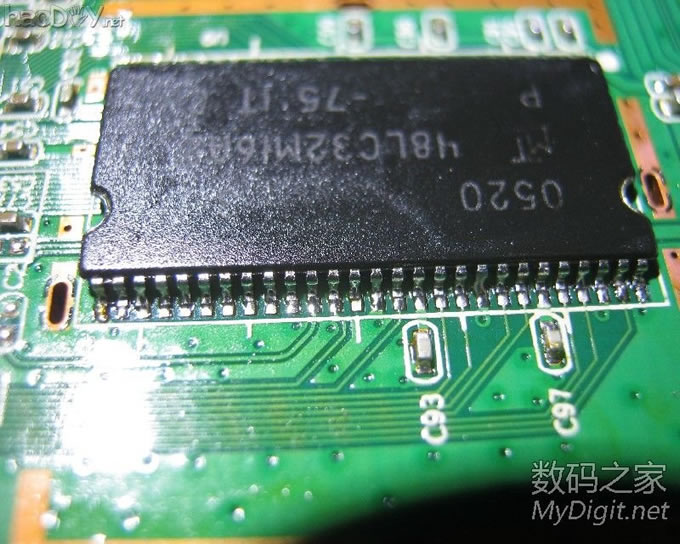

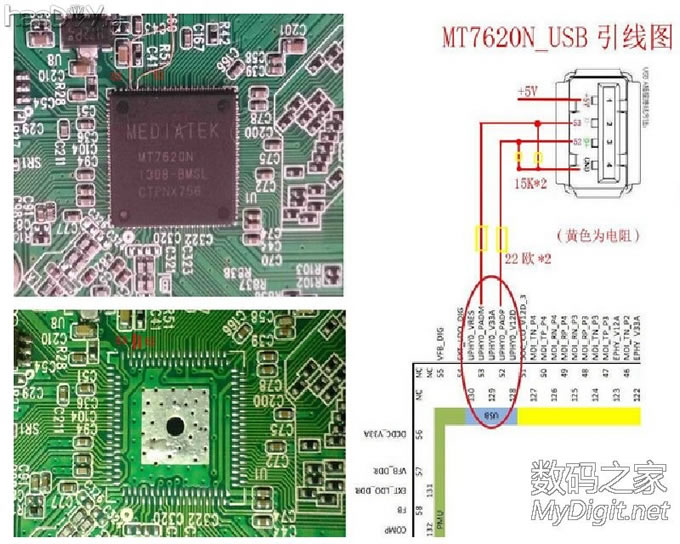

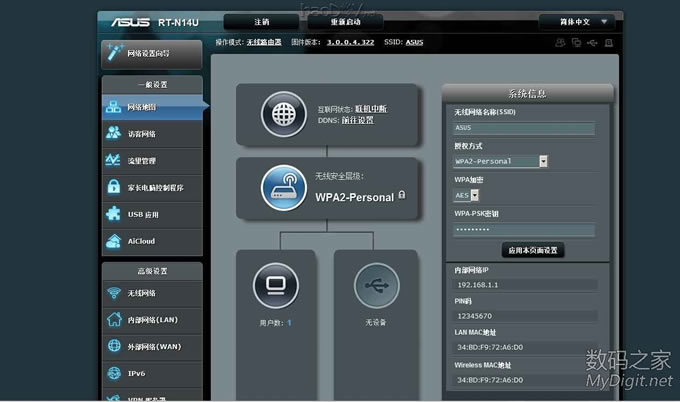

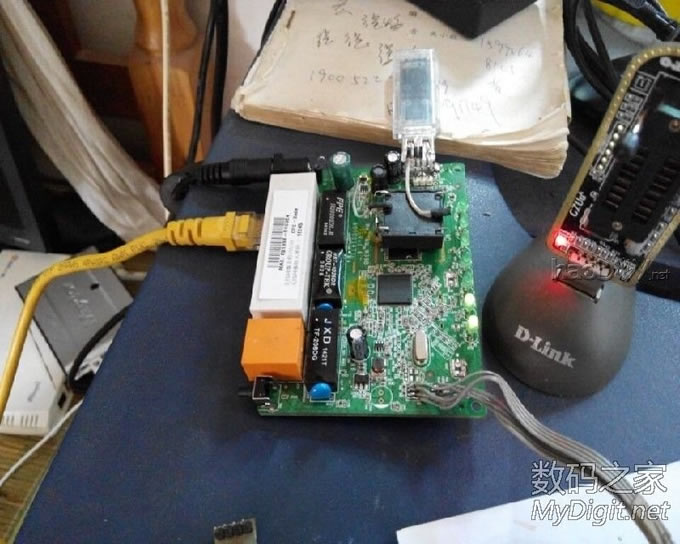

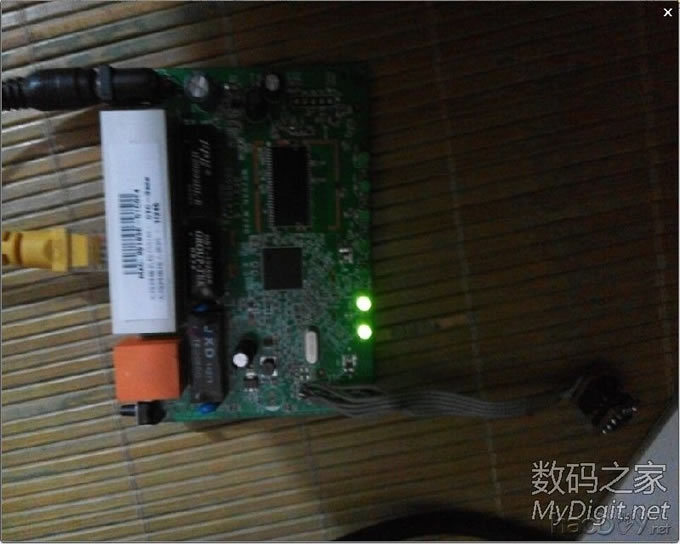

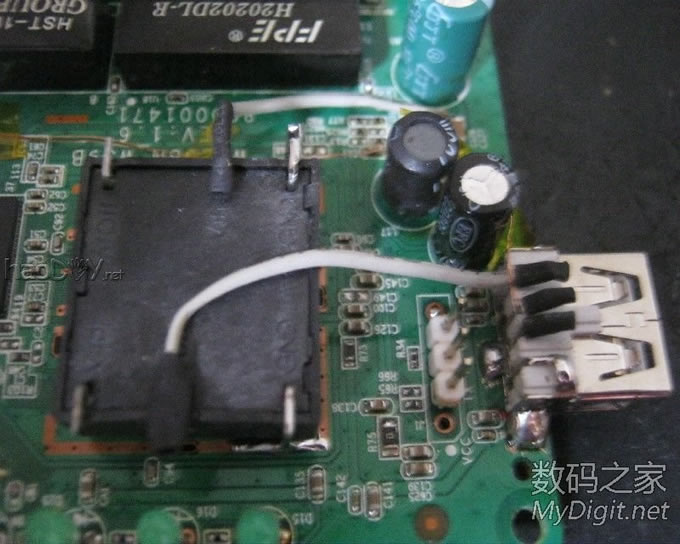

准备材料：64M 16位SD内存颗粒一颗（没有的朋友可以找两颗32M 8位的叠焊，教程可以找我之前的贴子，SD和DDR叠焊方法一样）；供电用3R33S改为5V；10K电阻一个，给3R33S改电压用的；USB母头一个；导线若干。 换内存的过程：     拆闪存和装上自制的测试座   刷入N14U固件，启动成功！在这里要感谢lintel大大修改支持SD 64M的UBOOT：
|
