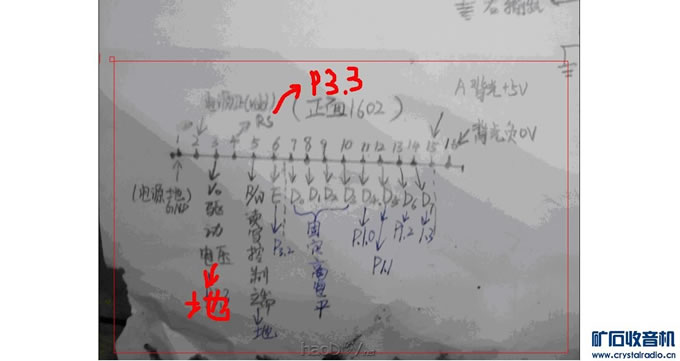

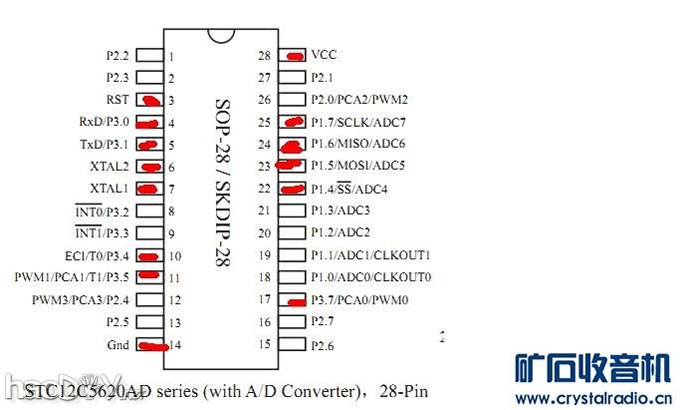

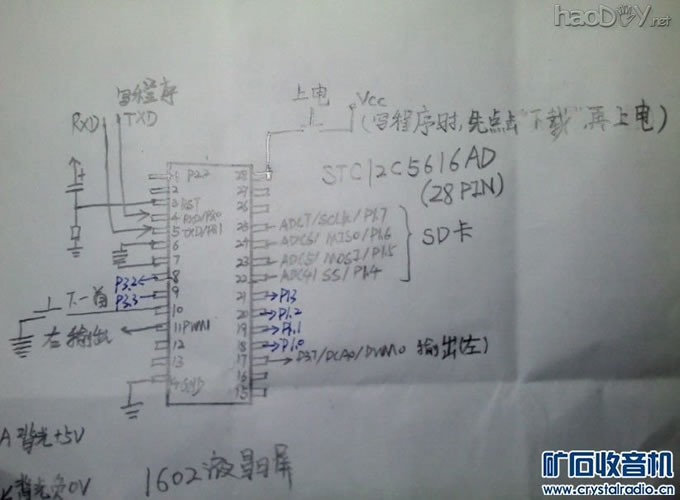

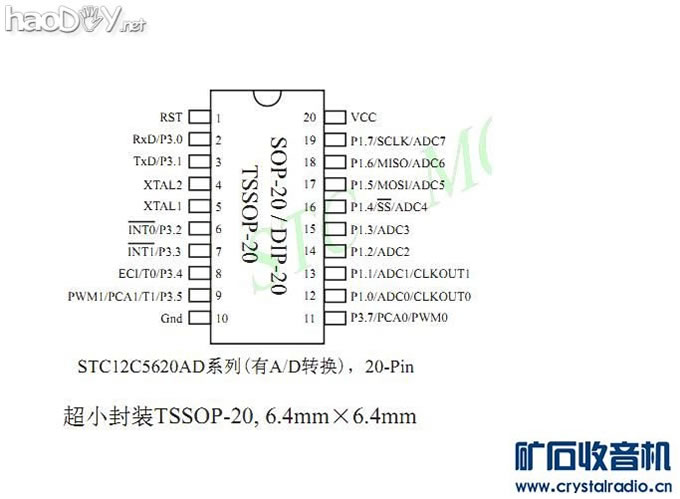

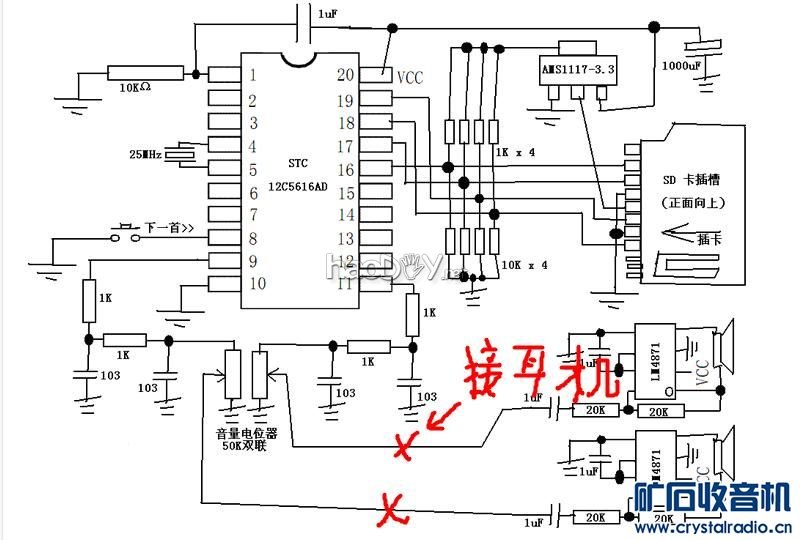

献给单片机初学者WAV播放器=STC12C5616AD（28脚的）+SD/TF/MMC+1602（液晶显示） 本人玩单片机也就十天左右，原来一直在矿坛玩收音机，最近才对单片机上瘾。 首先感谢数码之家hitoo版主的非常的大无私帮助作用，由于本人为初学者，所以程序电路图均来自版主数码之家hitoo版主。自己只是在此基础上加以完善，校正了电路的不足之处，并增加了1602液晶显示，其余硬件均为自己原创。可以看出版主用的是20脚的12C5616AD，本人去电子市场转了半天只找到一家有28脚的，只好买回来试验。一查资料两个完全可以通用只是管脚定义不同。当然如果你要做的话，最好买20脚的。 首先借用hitoo版主原文的电路图，本人未作LM4871的功放电路，直接经电位器输出至耳机，音量刚好。本机支持最高取样率48KHz. 8bit.立体声/单声道的WAV歌曲，音质还不错，液晶屏可以显示“第几首歌，双声道/单声道，取样率等”（当然都是英文显示）。原程序在此  sd卡mp3.zip (62.32 KB, 下载次数: 1050) 首先来欣赏我的作品吧 http://v.youku.com/v_show/id_XMzE4MjI1ODY0.html 20脚的管脚说明  28脚的管脚说明，已标出和20脚封装对应得脚（注意红字  至此，由上面的可以看出两个单片机完全可以通用，电路图  11.JPG (70.85 KB, 下载次数: 31)

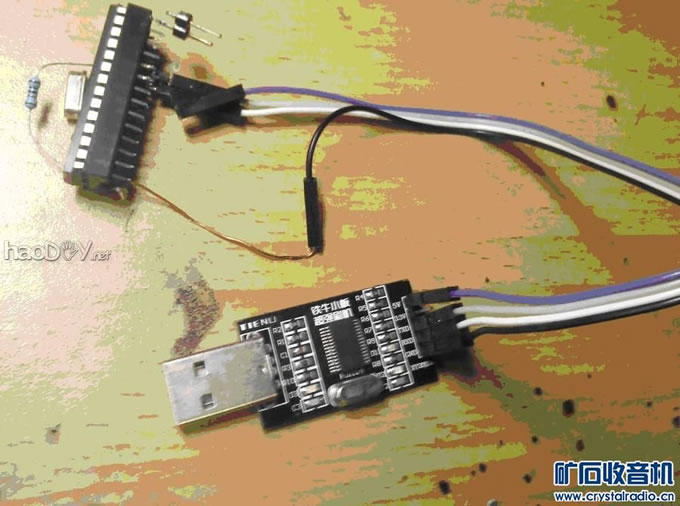

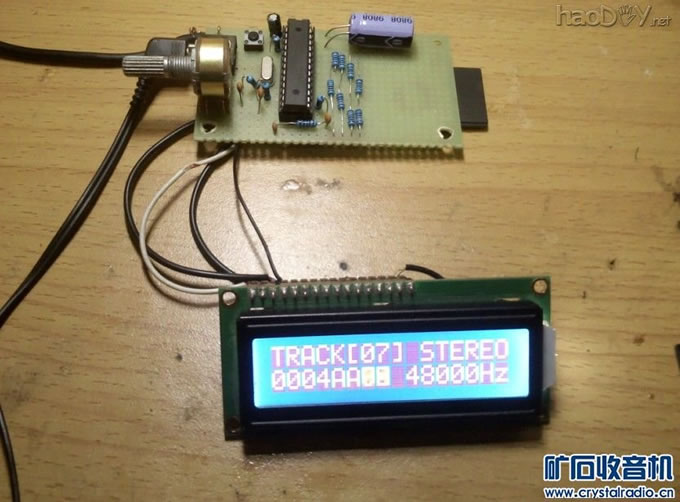

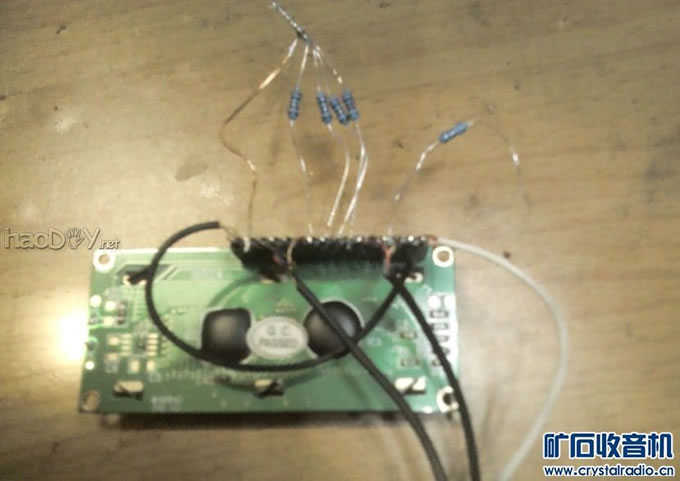

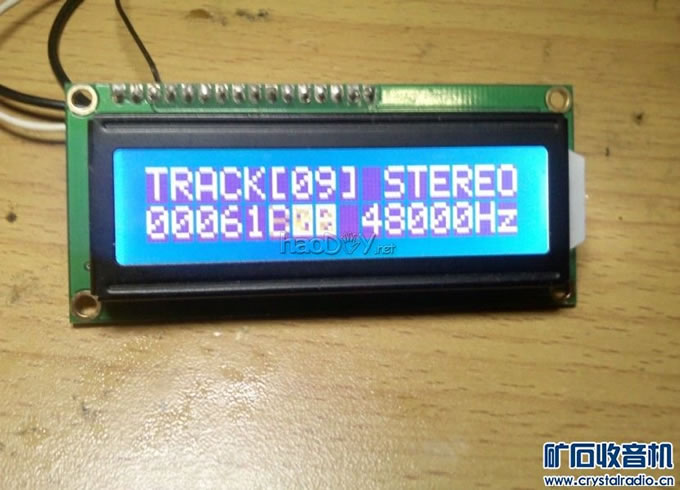

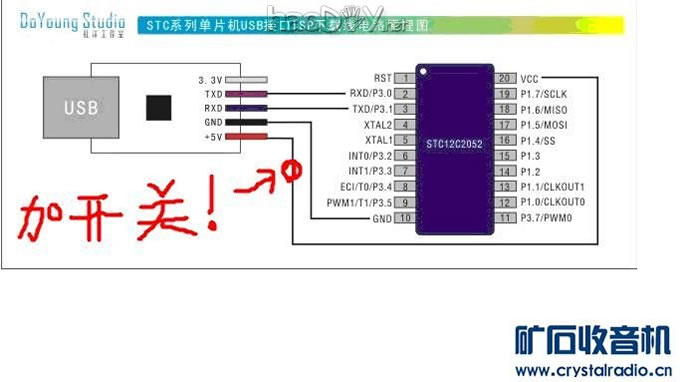

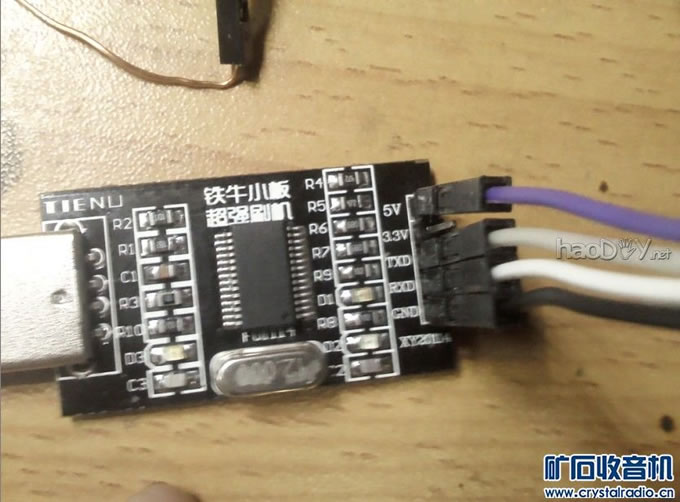

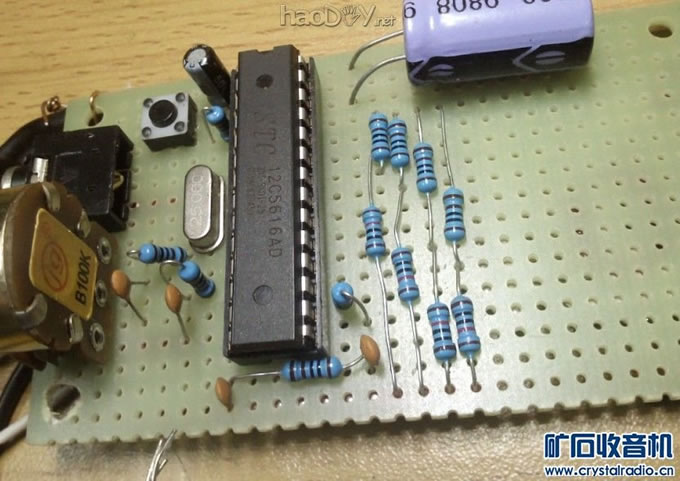

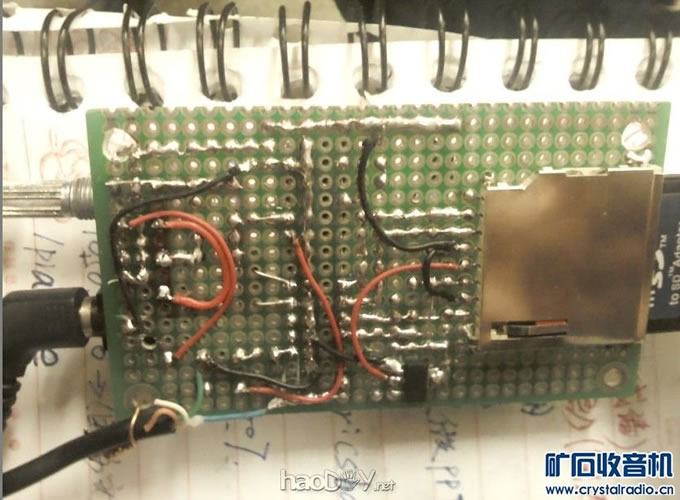

 本电路适用于STC 20 ，28 ，40 脚的所有单片机。电源线处（如图）应加一个自锁开关方便下载程序的时候给单片机上电，此点很重要，我就因为这点疏忽了老刷不进程序。 下来上本人的作品 还未装液晶屏   接1602液晶屏  正在调试中  终于弄好了   下来我们来讲怎样获得取样率48KHz. 8bit.立体声/单声道的WAV歌曲，经过多次试验发现这个方法最好，一首6M左右的歌转换成WAV格式后为15M左右，音质还不错。 需要格式化工厂这个免费软件，和电脑自带的录音机。SD卡格式为FAT也就是FAT16. 首先将MP3歌曲经格式化工厂转换成WAV，再将转换好的WAV歌曲经录音机转换成取样率48KHz. 8bit.立体声/单声道的WAV歌曲，这就好了
|
