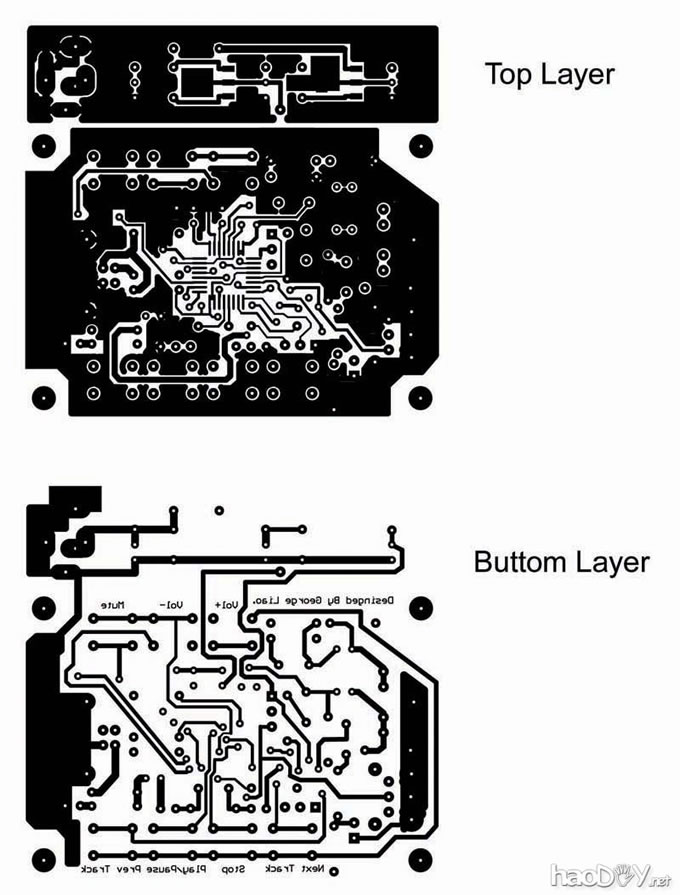

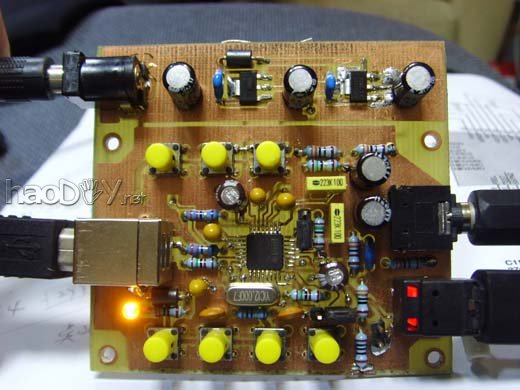

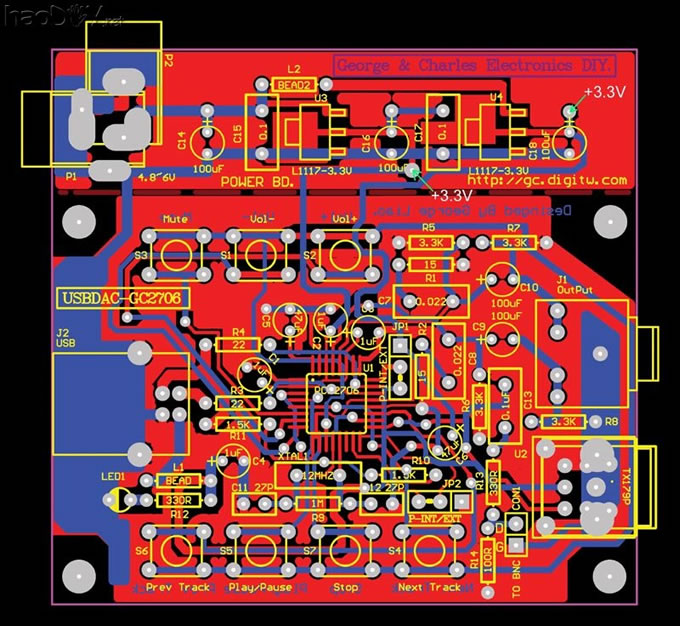

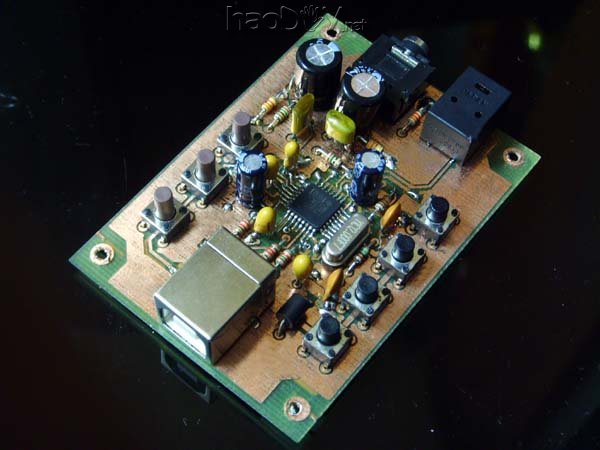

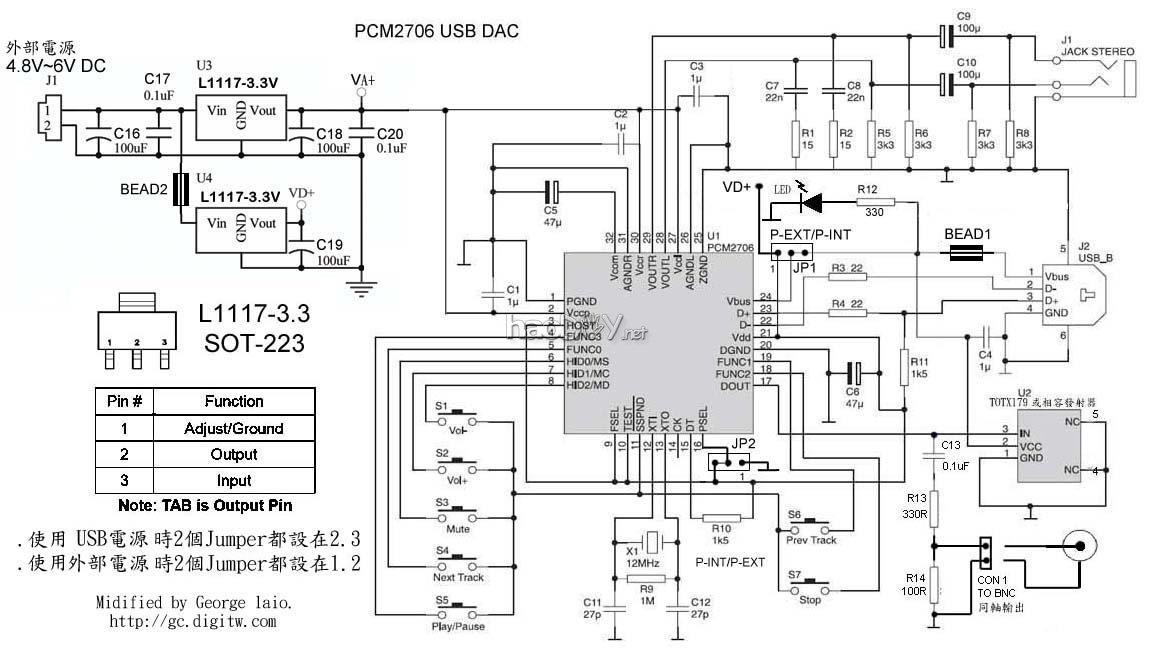

由於一般電腦上的音效卡若屬一般等級通常來說效果都不是很好，戴上耳機常可聽到一些奇奇怪怪的雜音，所以想要DIY一個USB DAC來使聲音獲得較佳的效果，常見USB DAC晶片有PCM2702，及PCM2706等… 而這次選用是PCM 2706PJT，它的使用彈性比PCM2702好，可以再輸出SPDIF及I2S，是從TI要來的樣品，本來只想做個基本的功能想說如果PCM2706本身的聲音如果不好，那就留個光纖輸出再接到我們的GC DAC V2.0就好了。 1. 加上同軸BNC輸出點，在電路板上留了接到BNC的接頭。 2. 增加了外部電源的選項，一般USB DAC是直接使用USB上的5V電源，但由電腦內的電源對音響設備總有不可預期的影響，所以做外接電源，為2組3.3V的穩壓電源，一組供類比電路的電源，一組供數位電路的電源。且在PC BOARD的LAYOUT上刻意的分離，並留上折斷的孔位，如果你跟本就不用外接電源，只要把它折斷，可以縮小體積。 以下是最後修正的電路：  外接電源使用L1117-3,3V的LDO(穩壓IC)，它的特點是低壓差，但要小心輸入電壓最好介於4.8至6V之間，不然會像我在試做期間，使用12V DC的Adaptor，一上電就燒L1117-3.3V，燒了就換，一直燒了7顆，站長我真的也是大條筋。 使用內部USB電源或外部電源可以在電路板上的Jumper來選擇，插在1,2為使用外接電源，插在2,3為使用USB內部電源。 電路板上留給外接電源Adaptor的插座，我留了2個位置，由你們自己選還要使用那個方向來插入插頭。 光纖輸出頭可使用TOTX178,179,173等或相容的光纖輸出頭，我會在電路板上留有各種光纖頭的相容腳位。 BNC同軸輸出並沒直接把BNC頭LAYOUT在電路板上，我留了一個2支腳插座，要接的人可以把它外接到機殼上的BNC或RCA座。 至於PCM2706本身的輸出，我使用了一般的3.5mm耳機插座，如果直接使用電腦喇叭會較方便，但最好還是接到自己的放大器最好。 零件清單如下: 以下是完成後的照片: 第一次試做的PCM2706 USB DAC  後來做的PCM2706 USB DAC  以下是PC BARD的零件配置圖:  電路板的LAY OUT圖(非實際大小)   由於是使用雙面板的設計，所以如果你連電路板也要DIY的話，要仔細的對好孔位，在焊接時也要注意上下板面貫孔的連接，要用心點，一個一個點焊，上面貫孔的焊接我是利用細銅線(從一般的多心導線上拆下來的，比OK線細)，先穿過孔位再焊接，如果那孔位有電容、插座等無法雙面焊的零件，也是要用這樣的導線先穿過，在正面的找孔位旁的銅箔來焊，可別還沒插零件就把孔位給堵住了，如果那孔位是電阻、開關、磁芯等..，那就雙面焊就可以了。如果是廠製板，那當然就沒有貫孔的問題了。 再來是焊PCM2706，四面都有腳，間隔都很近，要小心焊，使用30W細尖頭的鉻鐵來焊，站長的老花眼都可以焊了，相信只要仔細點都會成功。 完成後的測試： 零件一一焊上，然後就是上機了 |
