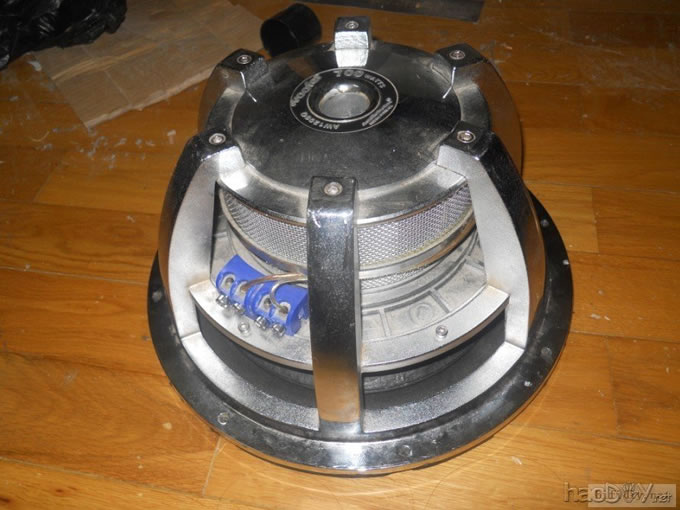

偶然淘到两只屁股好看的12寸低音喇叭，想制作一对喇叭屁股外露的箱。 受坛里有人发的圆柱管状低音炮的启发（MS是博士的加农炮），打算用PVC管做箱体。 由于没有单元的参数。也就大致确定音箱的体积。 闲话少说。先把箱体设计出来。 第一方案是迷宫式。但有画完图了在淘材料的时候发现了问题。 本来想用15个厚的亚克力热弯，做纯透明的，结果成本超高，一张板2000多。 结果放弃。方案图如下：  第二方案采用的是PVC管和板的结合，再加两个白钢柱。 方案图如下：  第二方案还没做完。与一相同爱好人士相商，不如把中音和高音直接做在PVC管上，于是产生了第三方案。 方案图如下： [attach]2820762[/attach]
 洗澡回来继续 第三套方案别人看了以后，提出像一个奇特的机器人，一个帽子，两只眼睛一个嘴巴。 我左看右看，觉得太滑稽了，两只眼睛还一大一小，因此，在此方案基础上，做出第四套方案。 方案图如下：
  我得到的是一对音圈烧坏的12寸喇叭，因此，要装箱之前，先把喇叭修复了。 原喇叭为双音圈，磁隙非常宽，达3MM。最内径为62.5，最外径为69.5。 于是突发奇想，在网上购了两个扁铝音圈，一个为63.5，一个为64.5。 两个音圏紧紧的套在一起，用音圈胶粘住，在套的时候中间挤导热硅脂。 完后把多余的清理干净。放入磁隙，还有很大的空余。 如图：

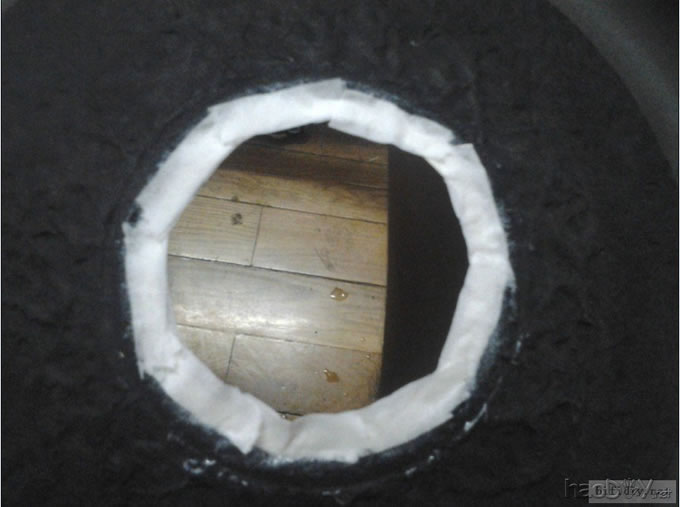

 由于纸盆被原主人以暴力拆卸，中间用刀强行割开，所以纸盆中间孔过大，也需要修复。 先准备几张化学实验室的过滤纸，
还有面巾纸撕成条若干#p#分页标题#e#

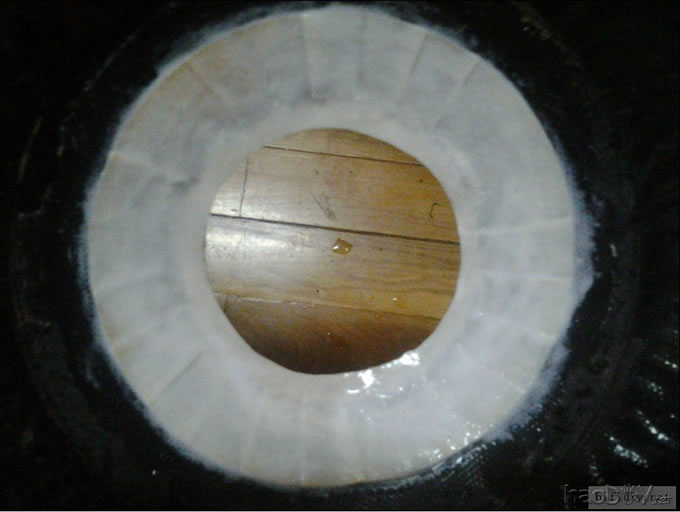

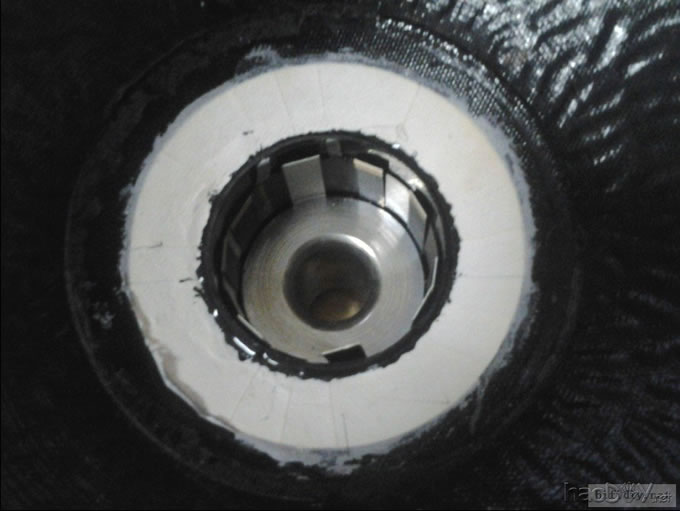

先把滤纸剪好形状粘在正面  把纸盆翻过来，用白胶润湿滤纸，把面巾纸条撕成段均匀铺在上面
再用白胶润湿，再铺

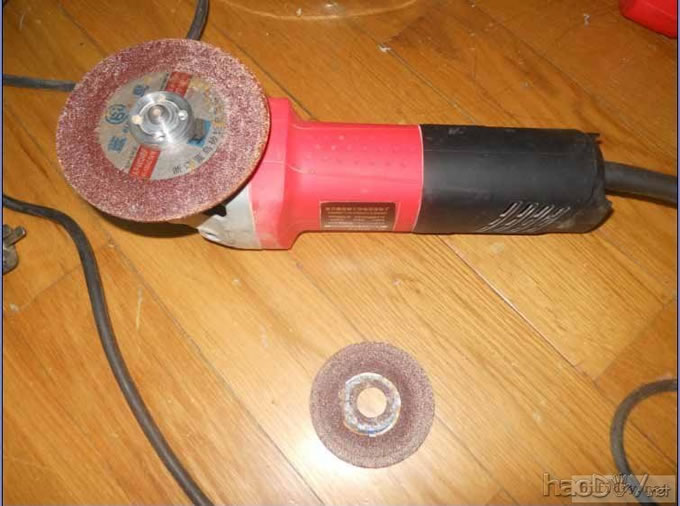

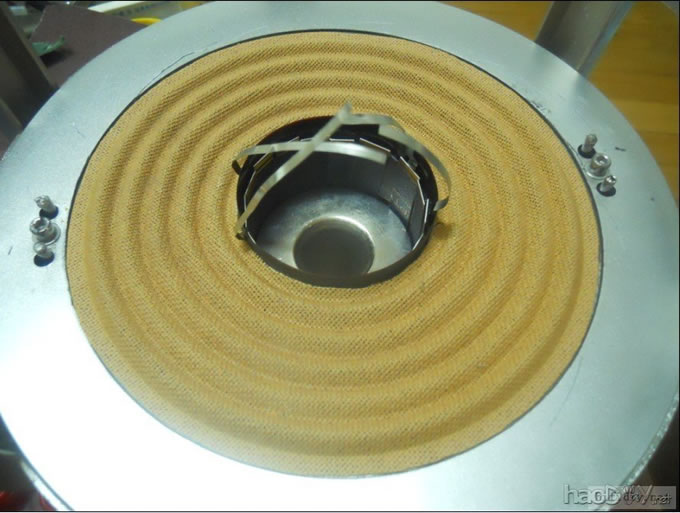

是左一层右一层，左一层右一层  在等白胶干的过程中，先上弹波   再粘上防尘罩，就算修好了，一试音，两个音圈都响。   大水管到了，先放放开孔工具  还有一个角磨机，只要小手不要抖，修孔是很好用的  千呼万唤始出来。主料PVC大水管闪亮登场

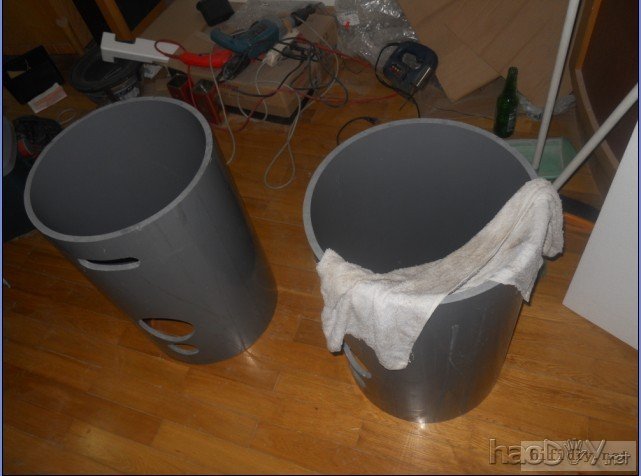

刚进家门的时候那灰老厚了，好容易擦出来

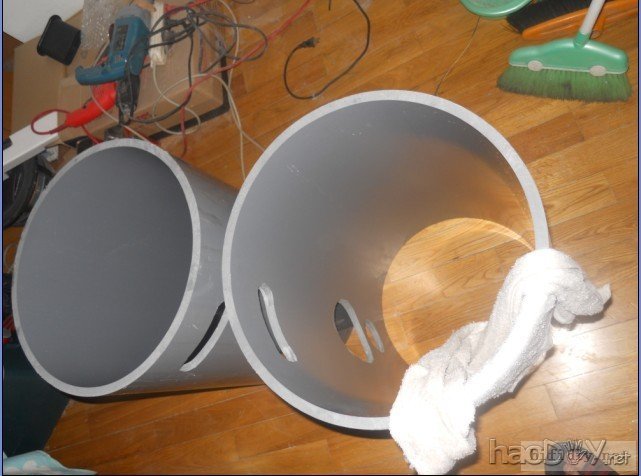

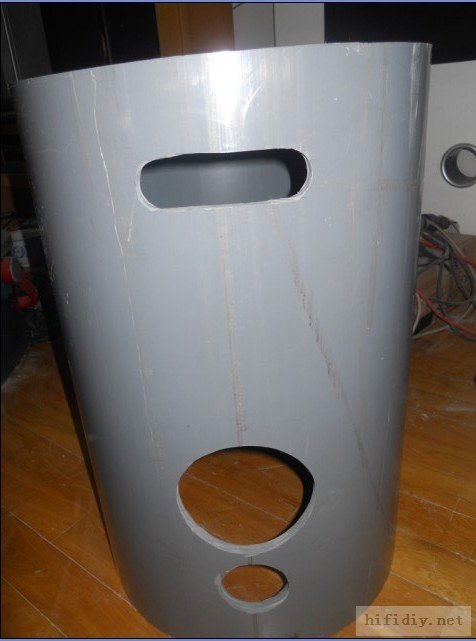

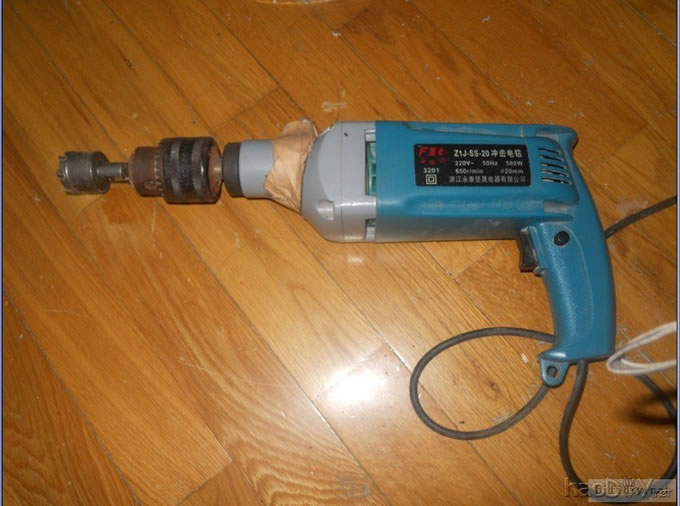

电钻＋锁孔开孔器＋用磨机开孔

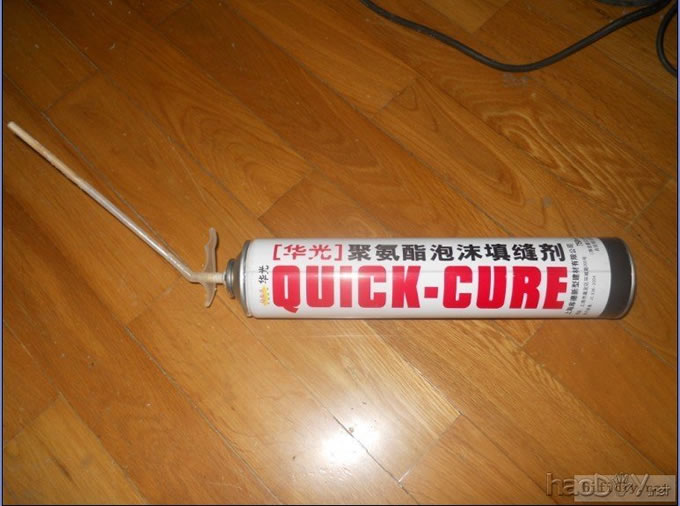

由于箱体是圆柱体。所以神马修边机，灰机开孔器，CNC的都素浮云 新型吸音材料登场
对于聚胺脂发泡，人们对此材料做音箱的吸音材料煲贬不一，有说好的，有说不好的。 我看好它第一个是，施工起来十分好玩，也很简单，也会有一定的吸音作用。 我对此箱的吸音解决方案为各种漫反射，各种散射。至于能不能解决共振问题，做好了再说，反正也可以继续往上加的。  #p#分页标题#e#

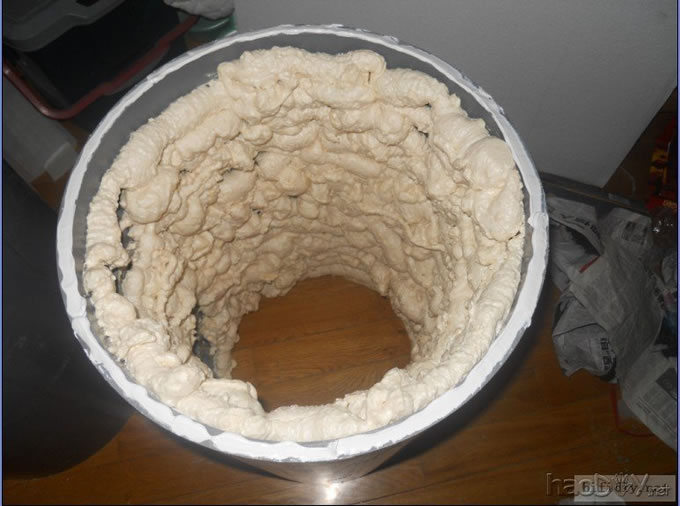

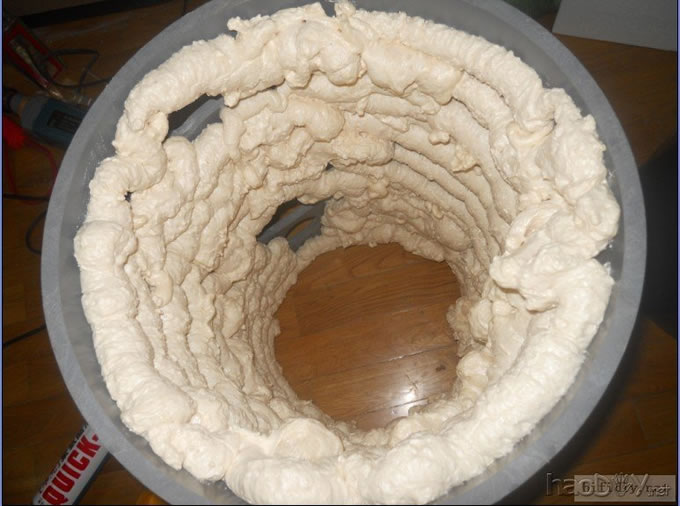

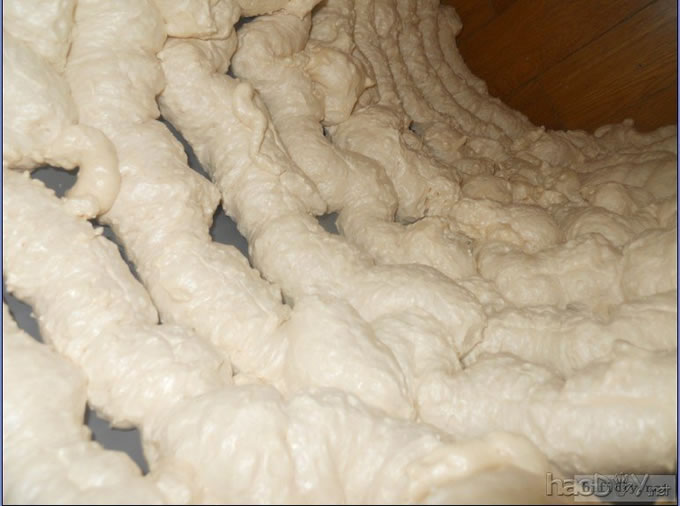

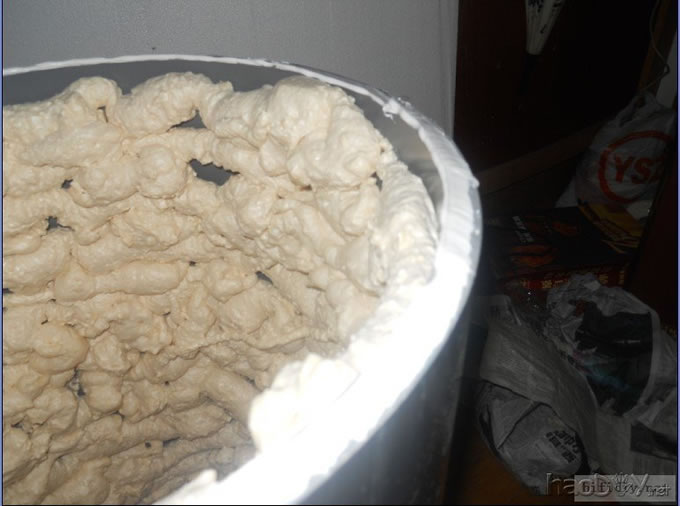

成条排列，不喷满，形成散射表面。

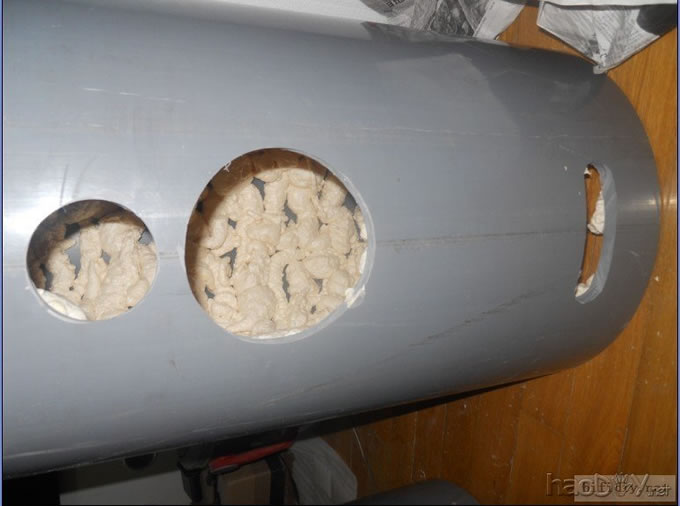

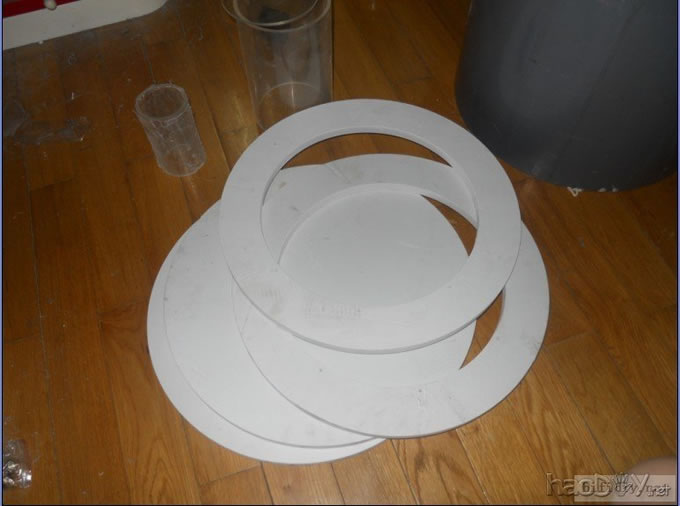

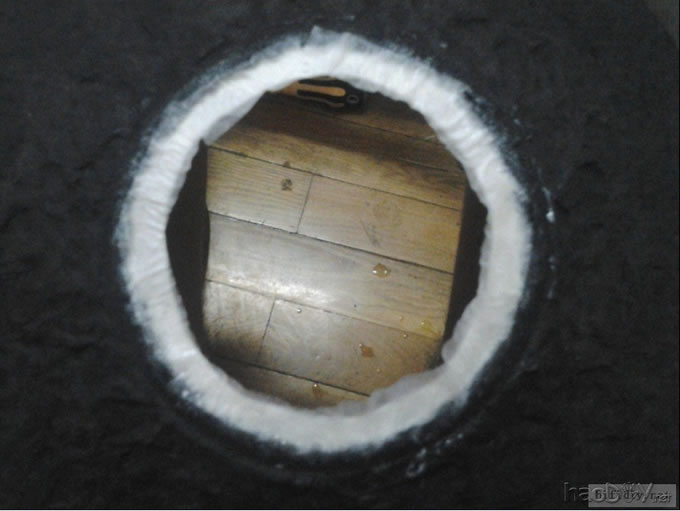

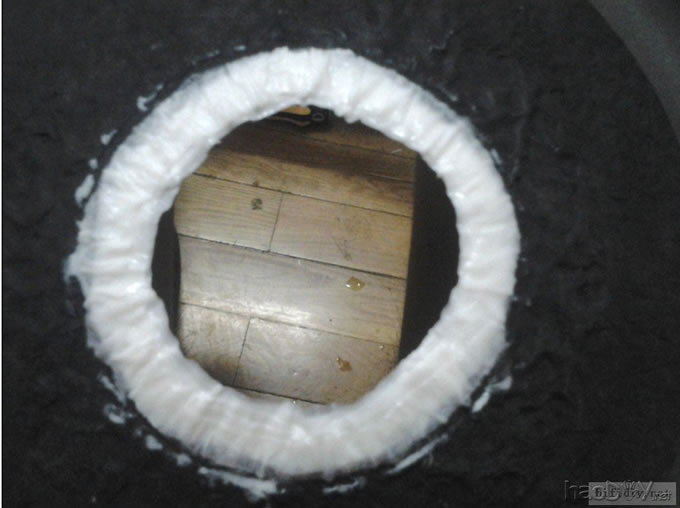

从喇叭孔看  当当当当！！！！！最神秘的音箱的底和顶闪亮登场！！！！！！ 此材料为雪弗板，又名PVC发泡板，很轻，也比较硬，有着强烈的吸震功能。 用雪弗板做音箱低，我是看好了它的吸震功能，PVC管多少会有些震动，用雪弗板做底，既有强度，也能吸震。 摩擦力足够，也省了音箱的脚钉了。
雪弗板用CNC雕刻的，安装用的是中性硅胴胶

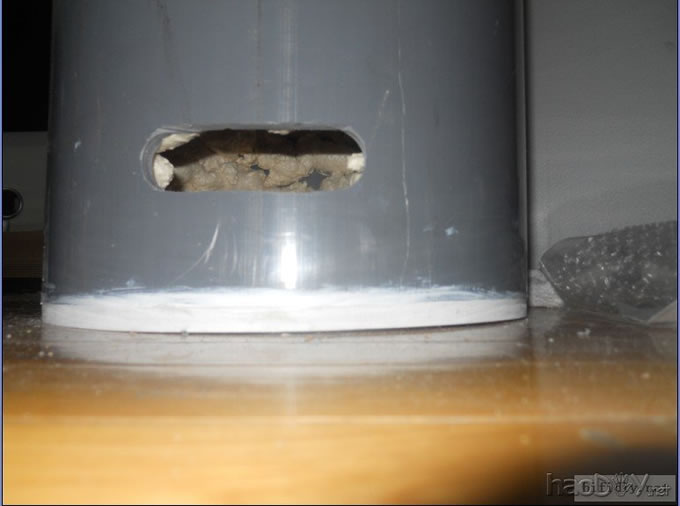

打胶时多打点，粘的时候使劲压，多余的就挤出来了，箱外面的清理干净，箱里面的就留在里面  打胶挤出

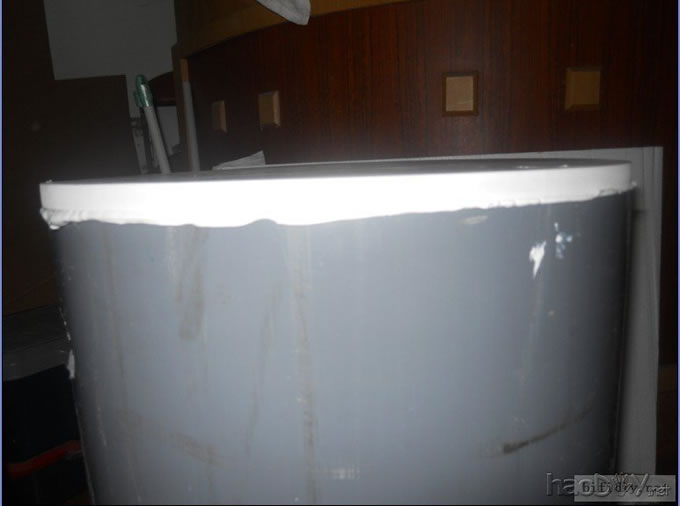

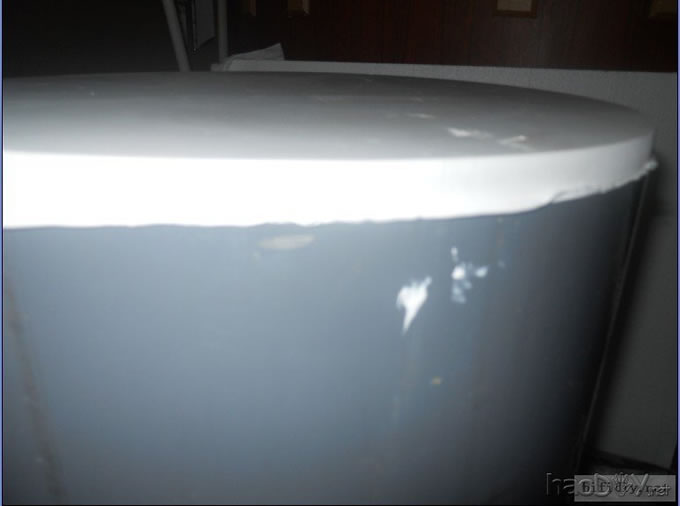

清理干净了外表面刮平

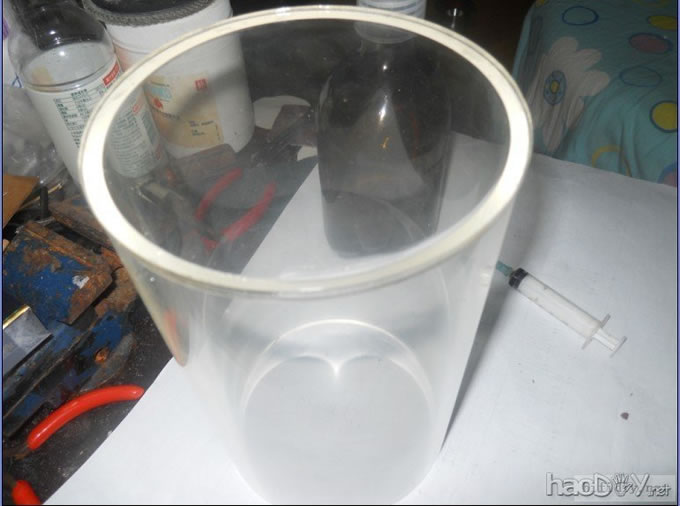

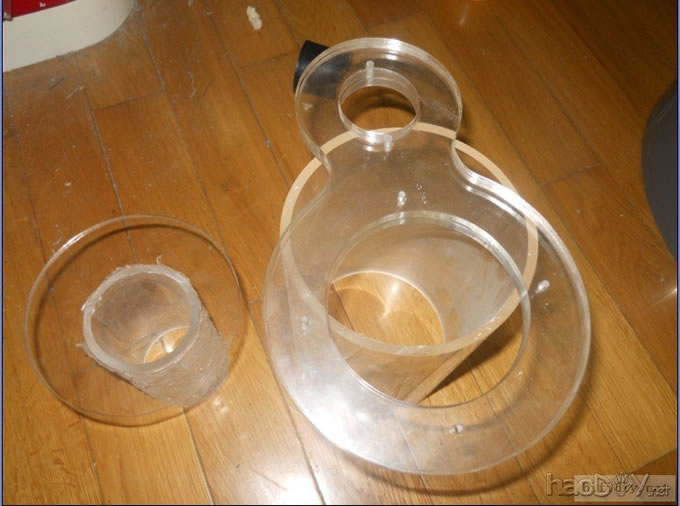

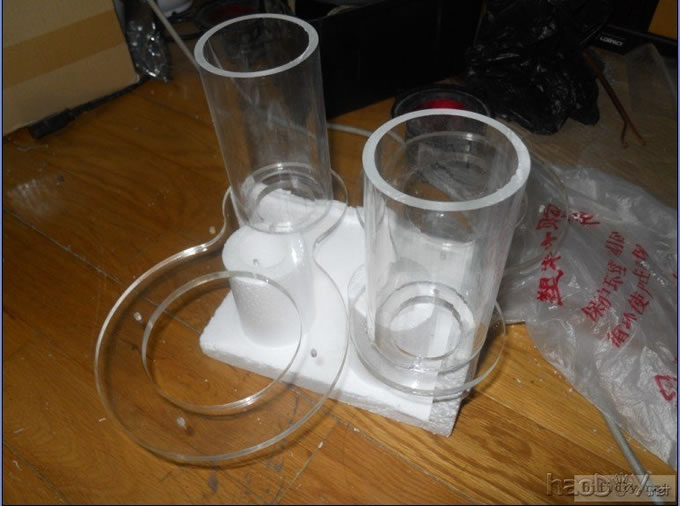

 中音和高音的箱体，透明的亚克力。

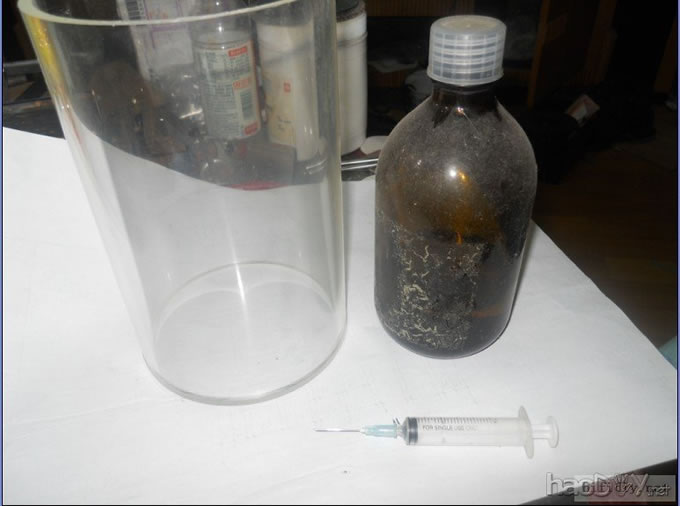

箱体粘合工具，那个棕色瓶子里有着神秘液体。

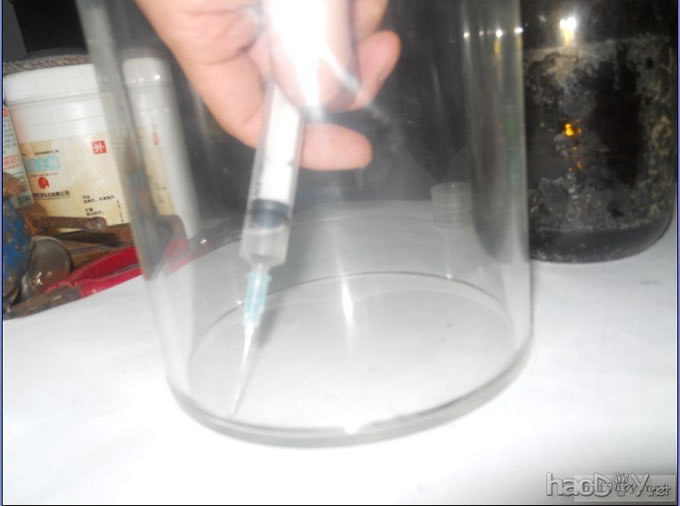

粘接箱体。注射器是最好用的工具。
粘接好的箱体背面，里面灌水养鱼木有问题  我又回来了。这几天家里进了一些装修材料，需要收拾收拾，就把音箱耽误了。 继续中音密闭箱。

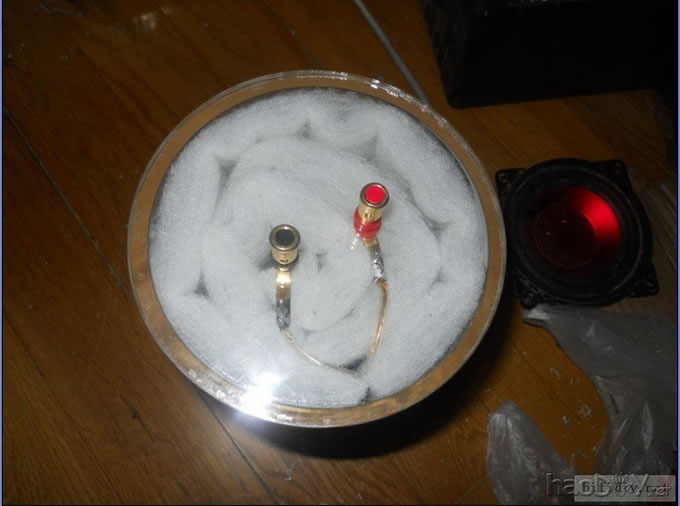

这是背面接线柱

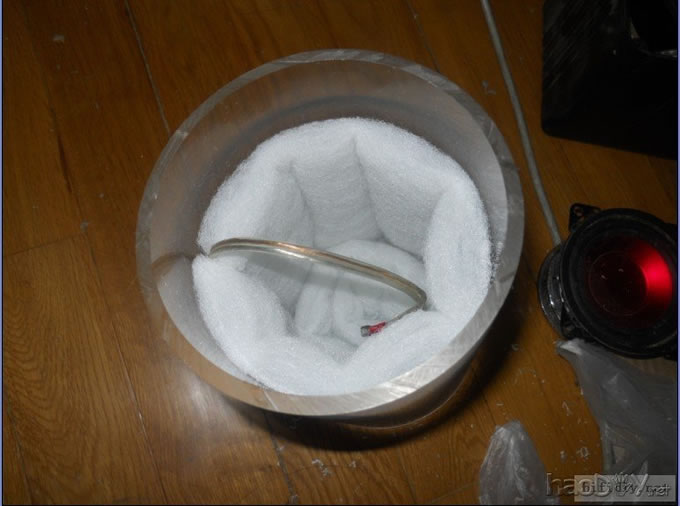

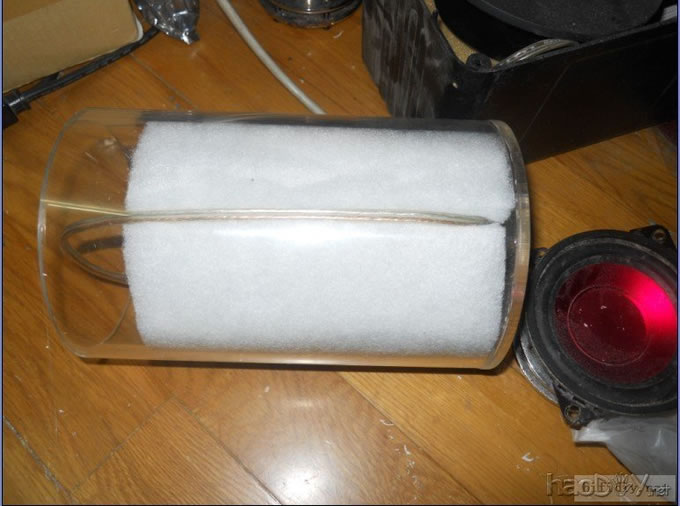

整体放了一部分吸音棉

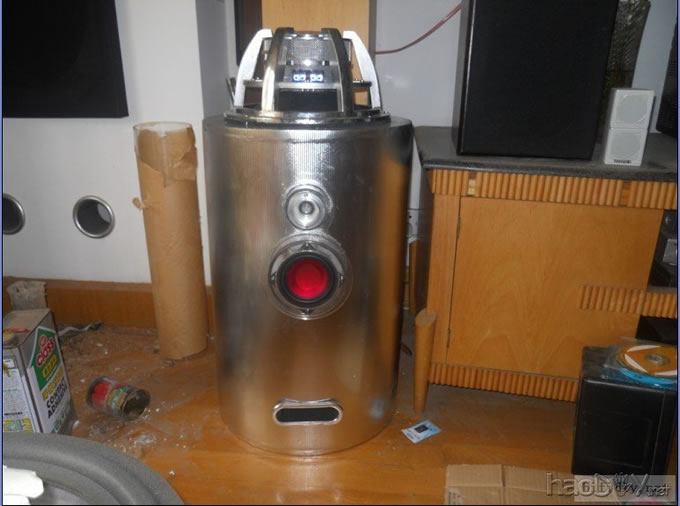

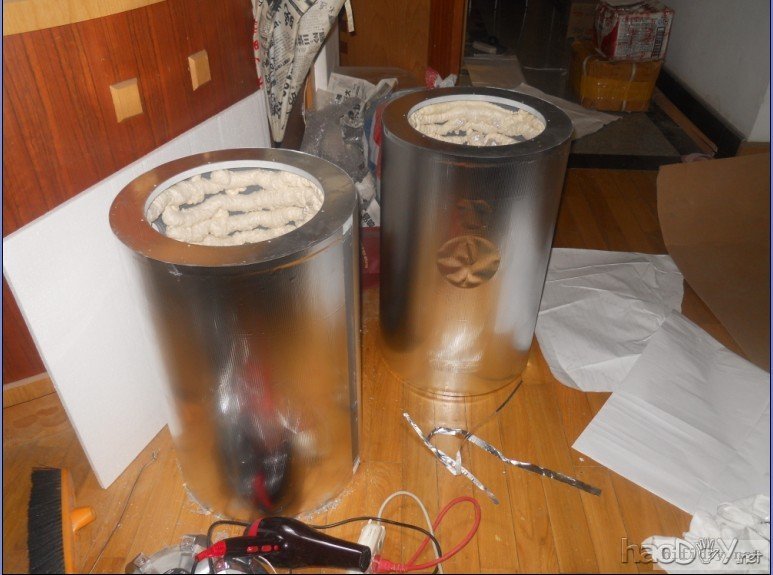

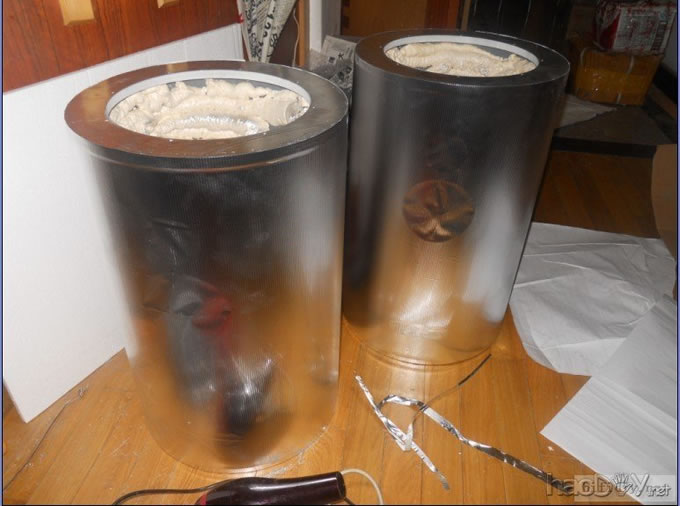

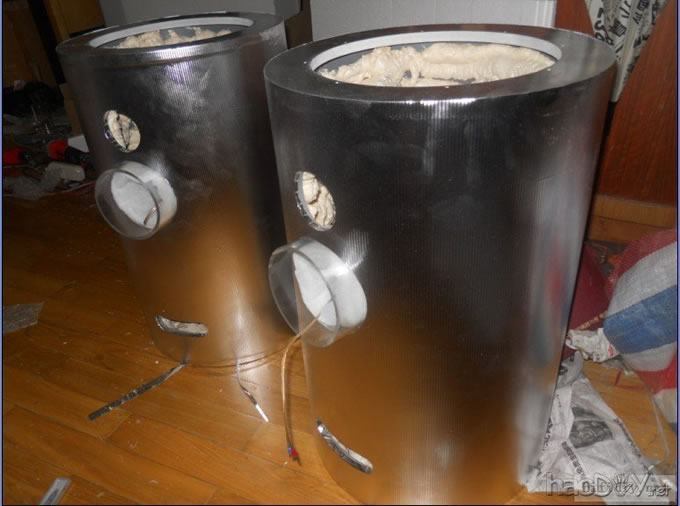

这里是高音箱和面板  为了体现整个箱体的风格，做了金属贴皮
这种装饰风格跟我自己家的装修风格也比较接近，也是装修中的一个装饰

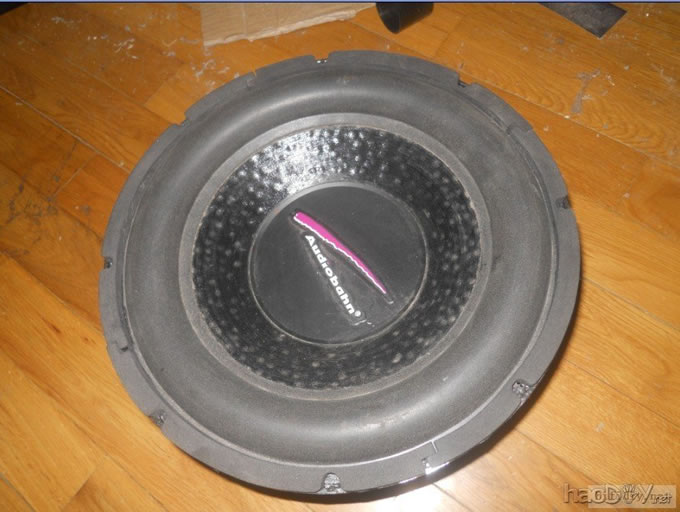

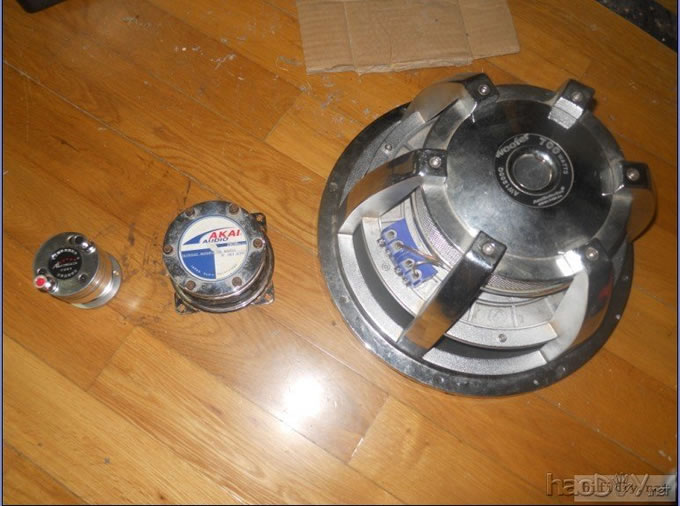

这样也跟那个喇叭的屁屁元素相统一  我用填缝剂的目的是造成声音的漫射，在漫射的过程中损耗，以阻止共振。正规听音室墙也不是吸音棉，是一些波浪状的硬装修，我想目的是一样的吧。 正主终于登场了，三个性感屁屁的喇叭

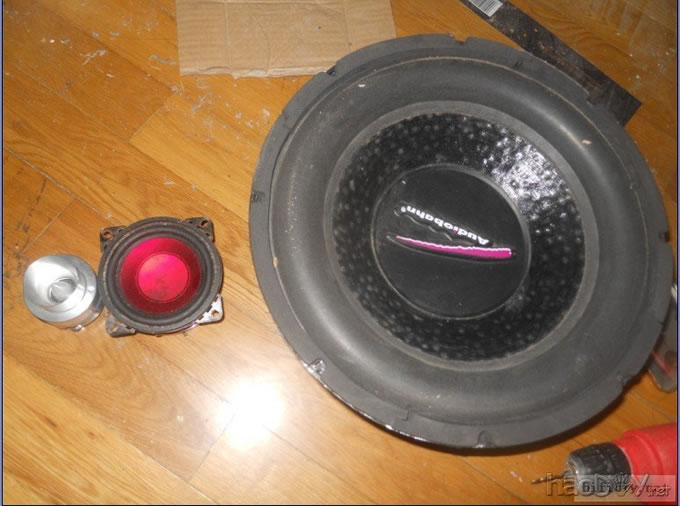

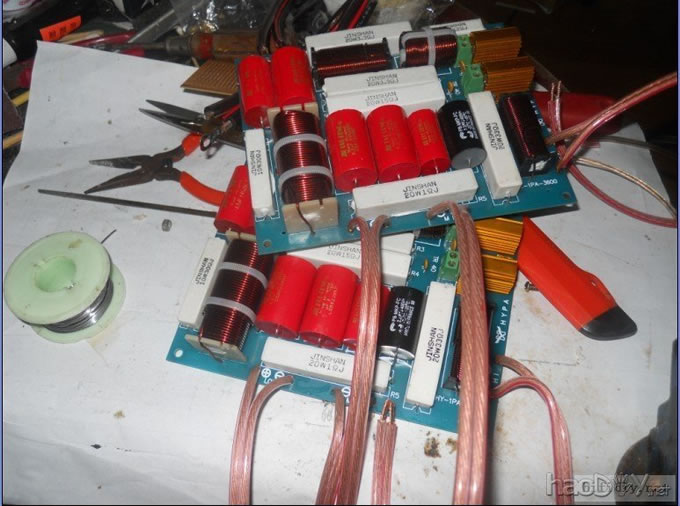

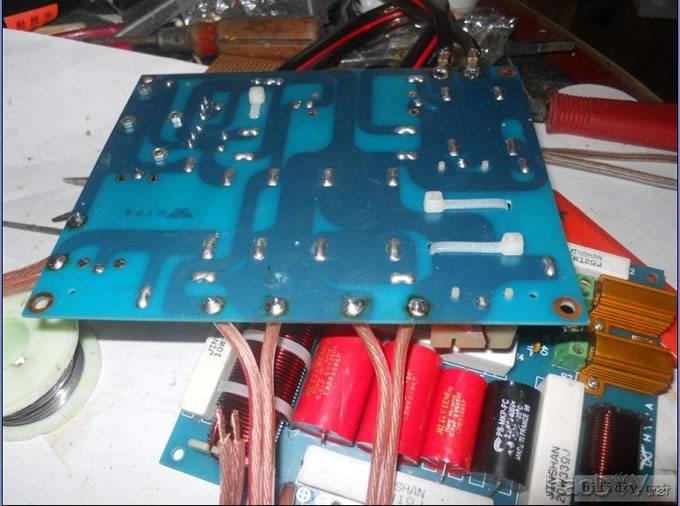

再看看正面  这就是让我很受伤的分频器

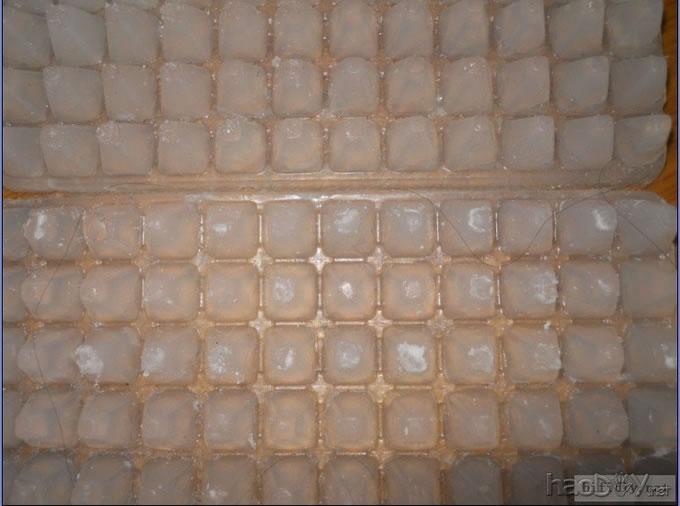

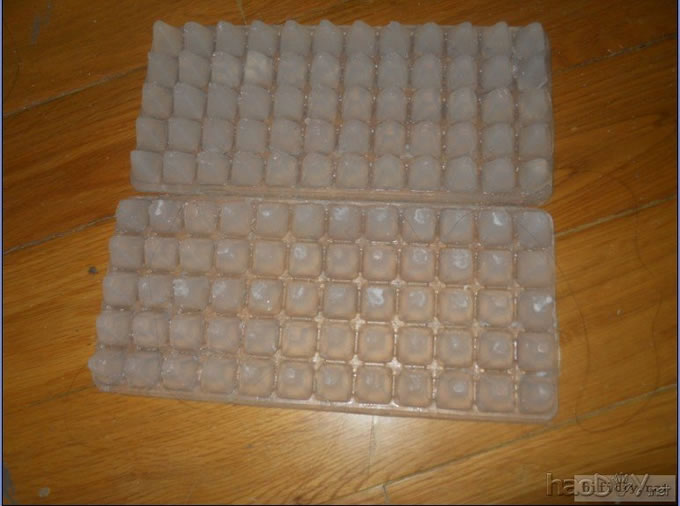

网上订做的  最后一件秘密武器：声音漫射硅胶板
学专业听音室的墙壁

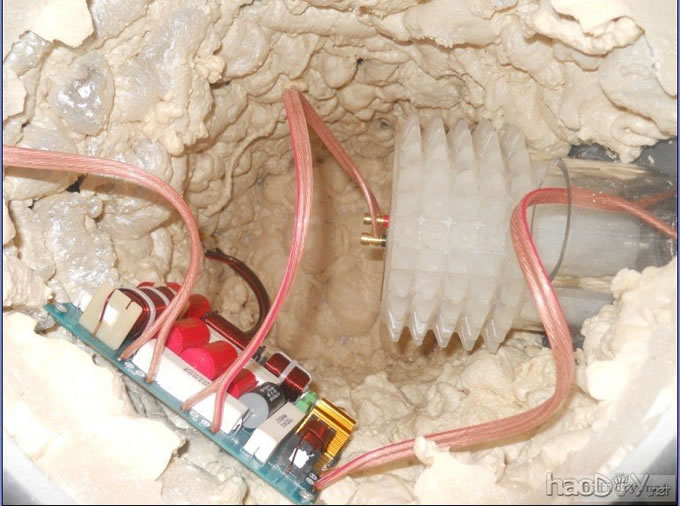

我给它粘在中音密闭箱外侧，上面低音的声音可以无规则漫射

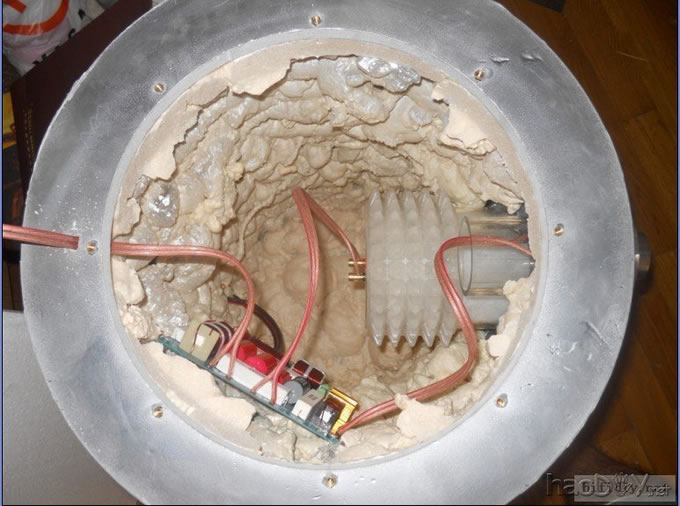

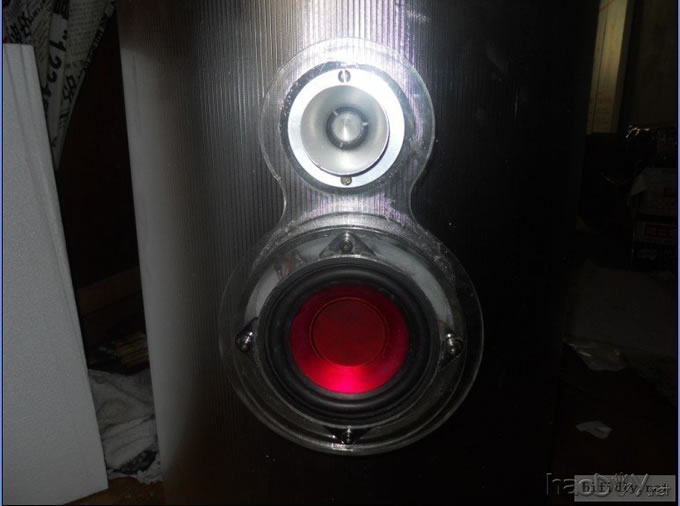

低音的螺丝孔用的是铜柱  进行大会最后一项：上喇叭 中音和超高音

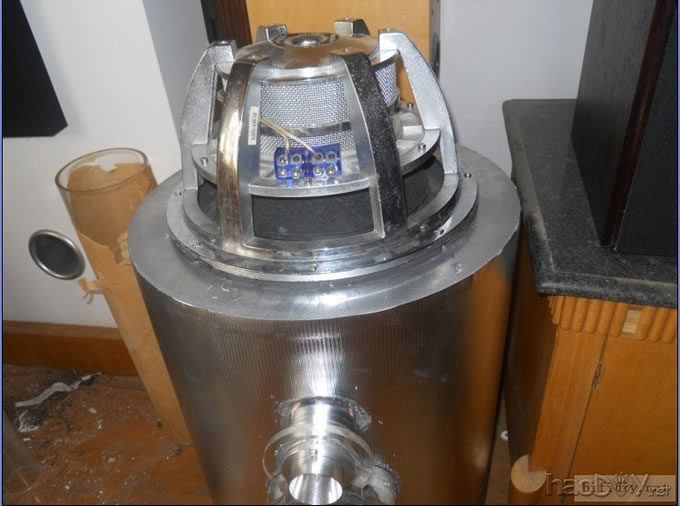

顶部的低音

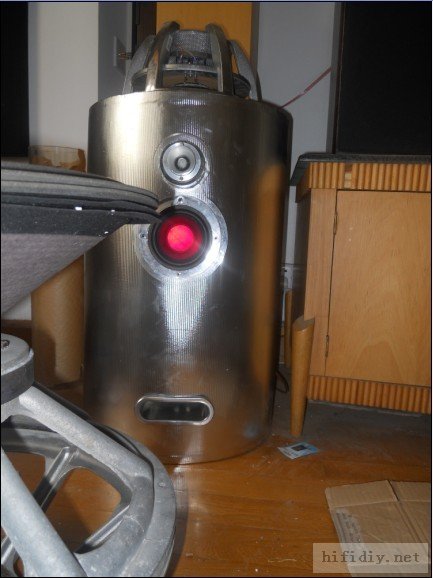

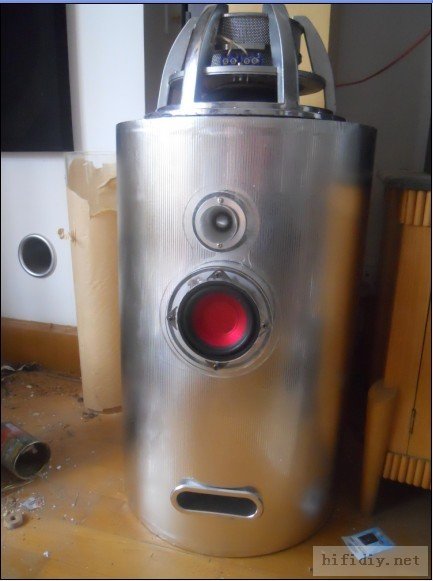

上完的全景图
先归位听一听  后记： 用各种风格的碟来试音，首先说高音部分，由于采用了超高音，高音十分脆，脆得有点过了，很硬，等串联个电阻试试 中音部分，一般个清晰吧，没想象的好，但也可以听。 低音部分，下潜是没有问题，但有点多，试过了低音单元的双音圈单接，并联，串联，还是选择并联，把箱垫高点，低音就清楚多了。 总结：如果直接放地上，只适合听迪士高，架起来，声音就好多了，但高音需要修改。

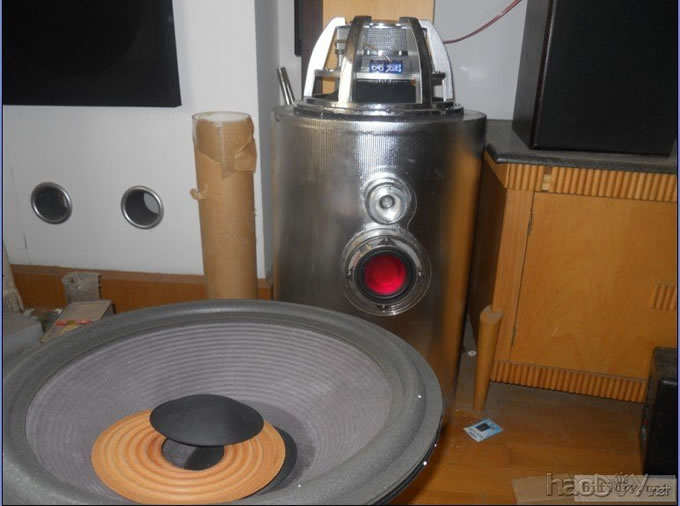

在图片中，前景是一对18寸百威的散件，以前的音圈糊了，还有磨损  (责任编辑：admin) |
