palm 点金石套装+PIXI 线圈 DIY改装手机无线充电器套装 提供教程(5)

时间:2013-02-08 10:06来源:未知 作者:admin 点击:
怎么找出手机主板正负极的问题,以下万用表的使用可以帮你找到答案,简单说一下,把万用表拨到如下图所示的档位,在主板上,首先要知道充电口的正负极,然后将万用表的其中一支表笔接到已知的正极(或者负极),然
palm 点金石套装+PIXI 线圈 DIY改装手机无线充电器套装 提供教程



palm 点金石套装+PIXI 线圈 DIY改装手机无线充电器套装 提供教程

palm 点金石套装+PIXI 线圈 DIY改装手机无线充电器套装 提供教程









palm 点金石套装+PIXI 线圈 DIY改装手机无线充电器套装 提供教程

palm 点金石套装+PIXI 线圈 DIY改装手机无线充电器套装 提供教程

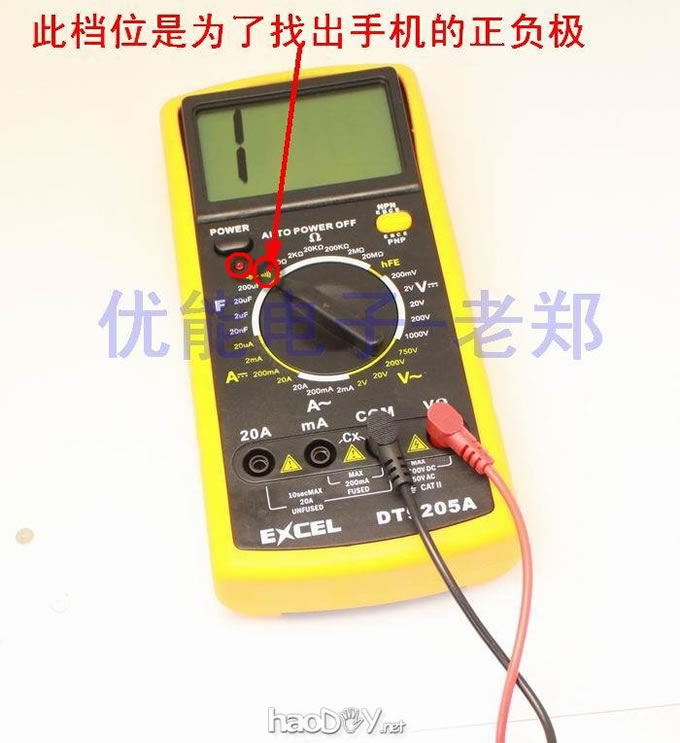

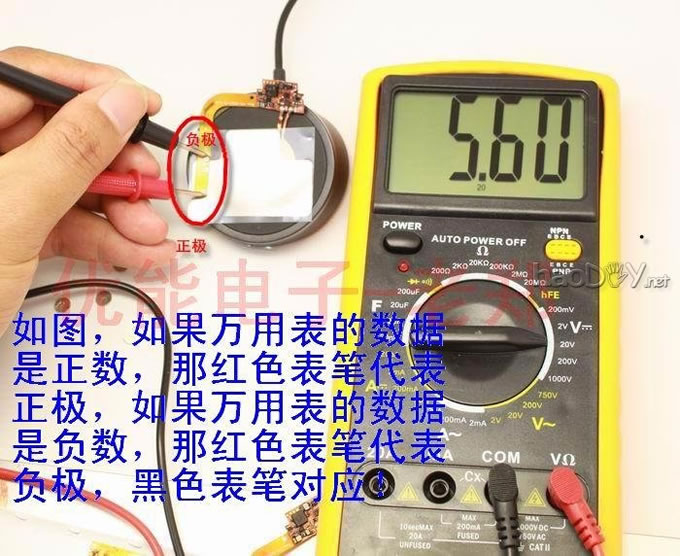

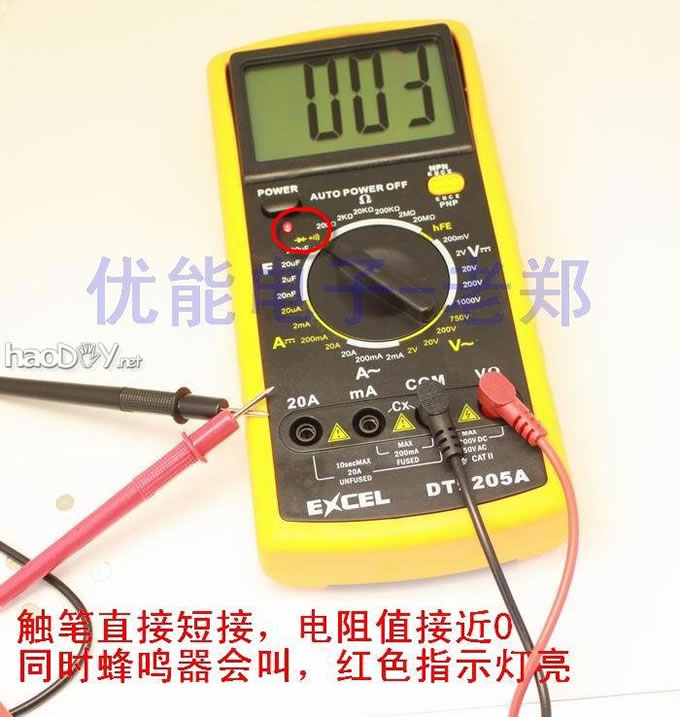

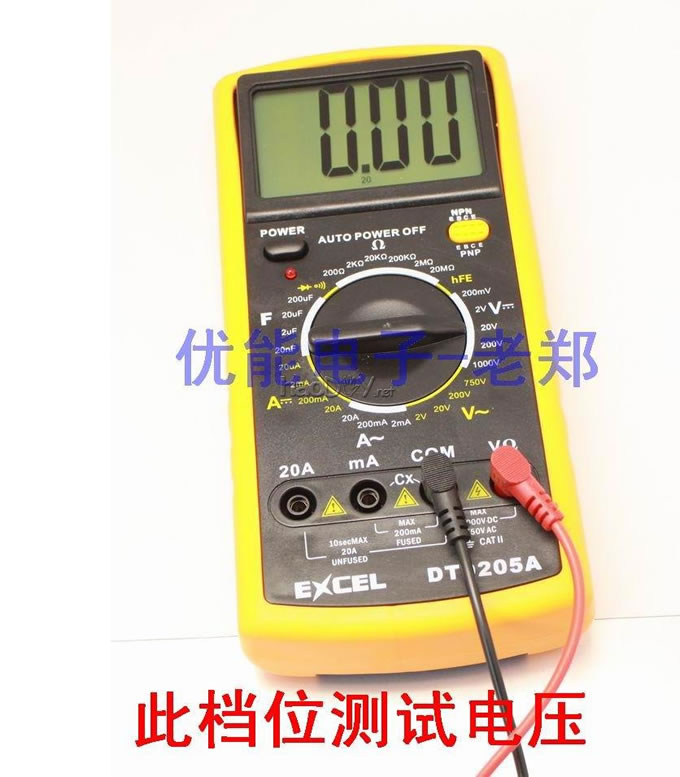

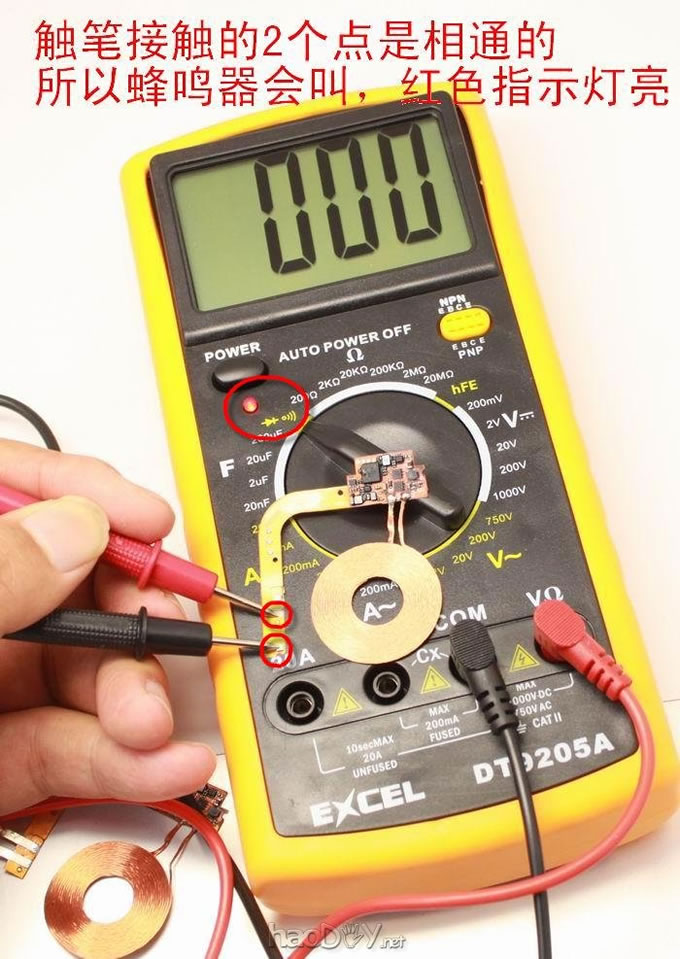

怎么找出手机主板正负极的问题,以下万用表的使用可以帮你找到答案,简单说一下,把万用表拨到如下图所示的档位,在主板上,首先要知道充电口的正负极,然后将万用表的其中一支表笔接到已知的正极(或者负极),然后另外一支表笔在主板找出可以使万用表上蜂鸣器叫的点,那么就是对应的正极(或者负极)了。

palm 点金石套装+PIXI 线圈 DIY改装手机无线充电器套装 提供教程

palm 点金石套装+PIXI 线圈 DIY改装手机无线充电器套装 提供教程

palm 点金石套装+PIXI 线圈 DIY改装手机无线充电器套装 提供教程

palm 点金石套装+PIXI 线圈 DIY改装手机无线充电器套装 提供教程



palm 点金石套装+PIXI 线圈 DIY改装手机无线充电器套装 提供教程

palm 点金石套装+PIXI 线圈 DIY改装手机无线充电器套装 提供教程

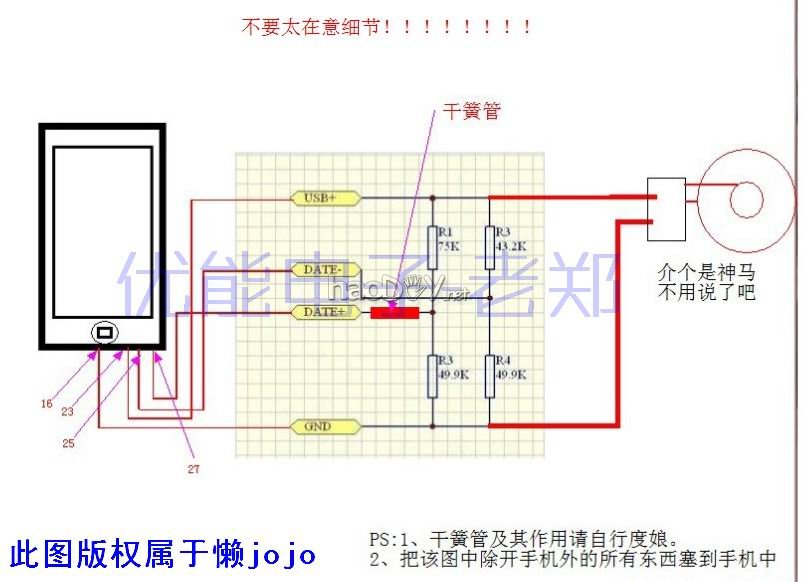

下面图片是改装IPHONE4所需要的识别电阻和干簧管的接线示意图

palm 点金石套装+PIXI 线圈 DIY改装手机无线充电器套装 提供教程
