用大容量电容组放电方式 DIYmini点焊机

时间:2012-10-30 10:49来源:www.geekfans.com 作者:admin 点击:
最近闲得无聊,去房间看,有几个大电容。 于是就想起做电容点焊机。 由于电容不多,效果当然也没怎么好。 电容:16V 8200uf 11个 16V 10000uf 3个 2012-7-22 08:04:46 上传 下载附件 (77.49 KB) 都按在洞洞板里,由于电容不多,所以截了一部分。 充满提示 20
最近闲得无聊,去房间看,有几个大电容。
于是就想起做电容点焊机。


由于电容不多,效果当然也没怎么好。用大容量电容组放电方式 DIYmini点焊机
电容:16V   8200uf 11个
         16V 10000uf   3个

用大容量电容组放电方式 DIYmini点焊机

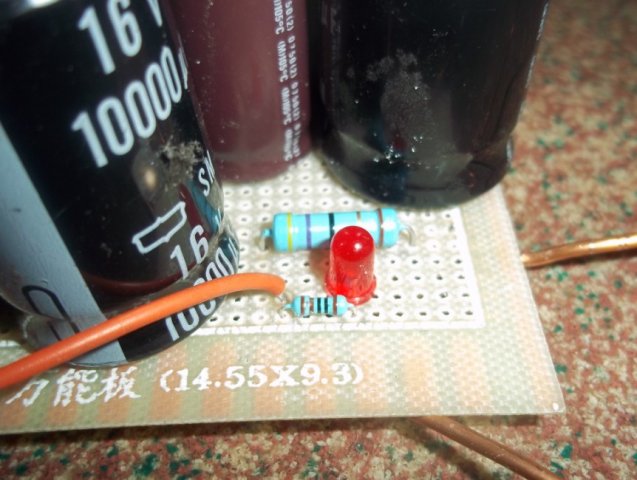

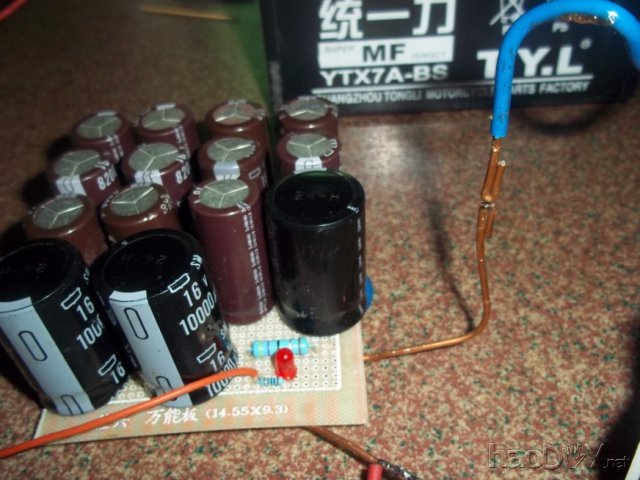

都按在洞洞板里,由于电容不多,所以截了一部分。

充满提示↓↓↓
用大容量电容组放电方式 DIYmini点焊机

焊点:
用大容量电容组放电方式 DIYmini点焊机

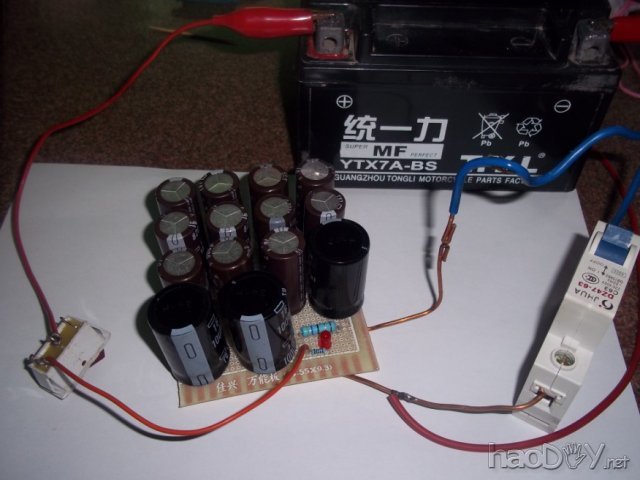

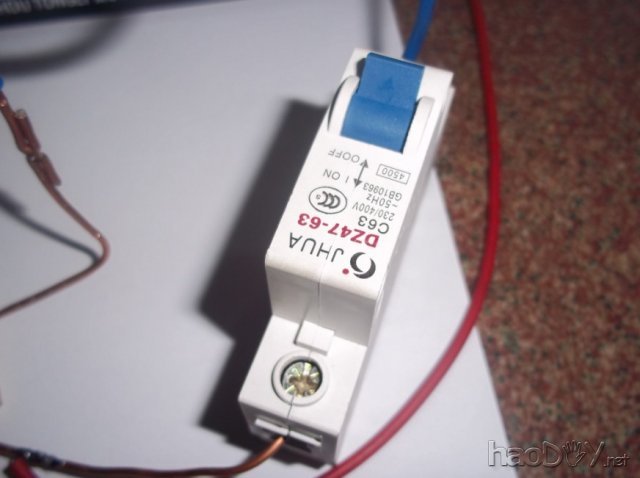

空气开关,代替了MOS。
用大容量电容组放电方式 DIYmini点焊机

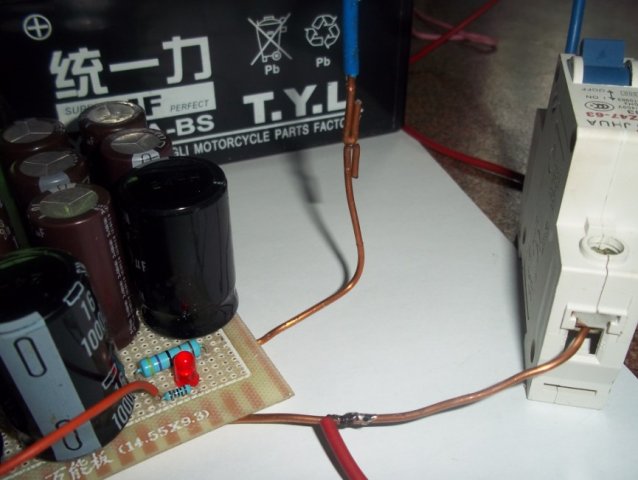

用空开效果也挺不错了。

用大容量电容组放电方式 DIYmini点焊机

用大容量电容组放电方式 DIYmini点焊机

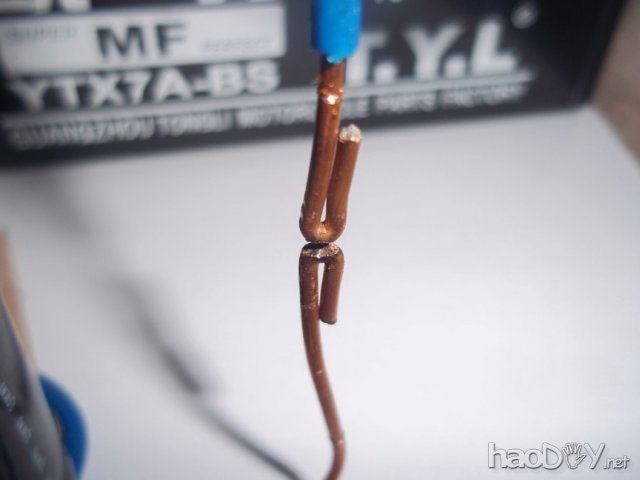

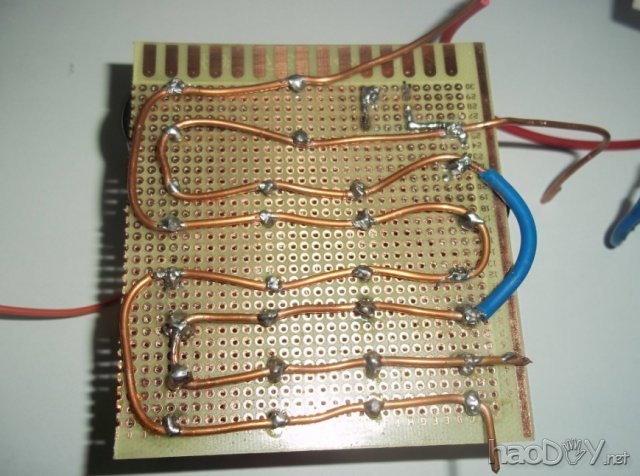

背后用国标2.5平方的线焊接,烙铁不给力用大容量电容组放电方式 DIYmini点焊机
用大容量电容组放电方式 DIYmini点焊机

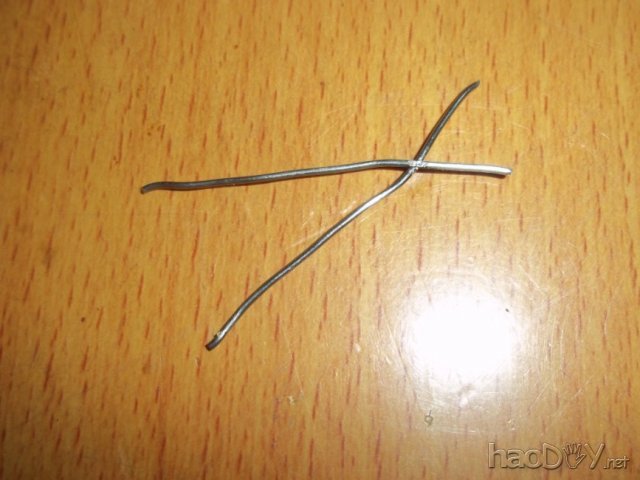

焊接的锡条~~
用大容量电容组放电方式 DIYmini点焊机

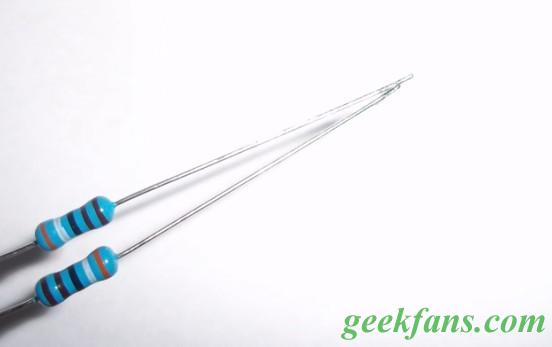

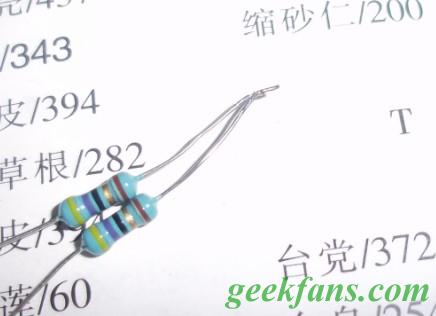

电阻~~
用大容量电容组放电方式 DIYmini点焊机

用大容量电容组放电方式 DIYmini点焊机

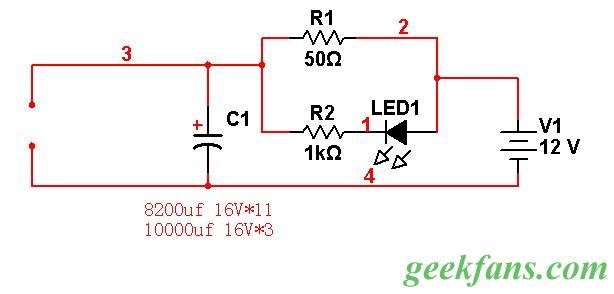

最后上个电路图:

用大容量电容组放电方式 DIYmini点焊机

然后呢就是国际惯例,上视频~~
