平民自力更生*换微动*鼠标维修理换发生机(

时间:2013-02-19 12:43来源:itbbs.pconline.com.cn 作者:大都市 点击: 次
更换微动后的鼠标，在罗技两代旗舰面前也毫不逊色，是不是有点夸张呢？
事件的前因是这样的，公司的鼠标坏了，当然是换一个啦！ 大家应该明白公司用的鼠标也好不到那里，新换的鼠标也好不到那里，这个货色相信100蚊可以买10只啦，太烂 难以忍受。于是乎，在家尘土封已久的鼠标重出江湖。 但是由于长时间没有使用，右键不太灵（对于习惯使用鼠标手势的我，右键实在太重要啦）。 所以就引发了这个帖子的出现，顺便简单介绍一下更换的过程，希望对新手有用。


鼠标换微动 需要准备的工具：
由左到右： 电烙铁（广东俗称：那鸡），吸锡器，很实用的小型一字镙丝刀，新微动，锡线
点击查看原图

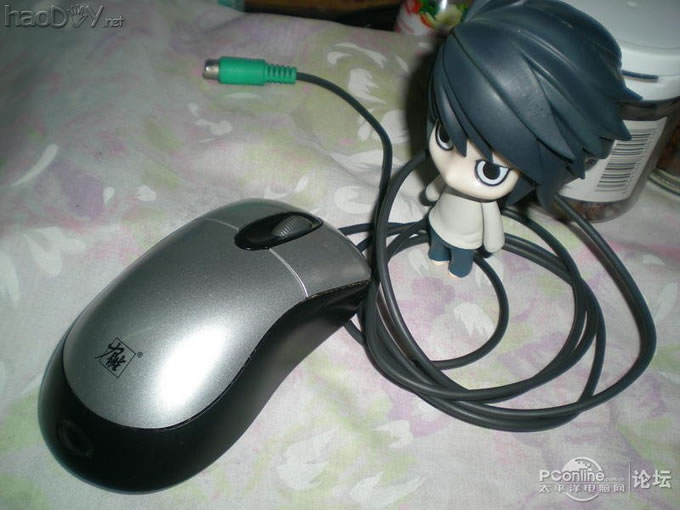

需要动手术的病鼠：
点击查看原图


下面开始换微动手术， 当然是先将鼠标解剖，力胜的都很变态，使用的都是三角关系的镙丝，
点击查看原图

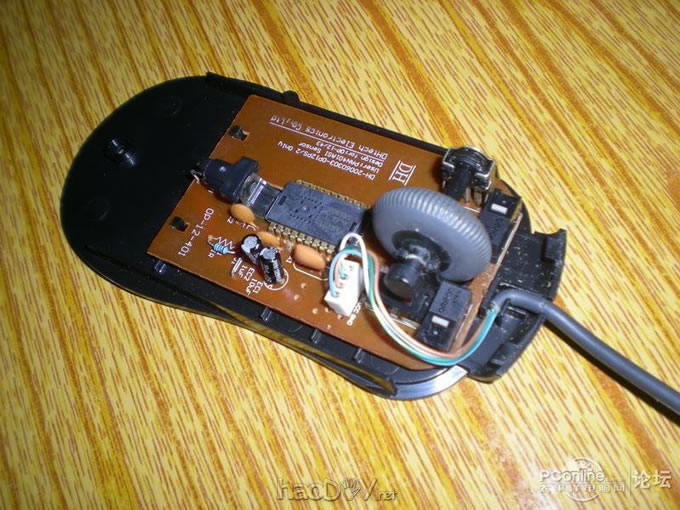

不过我的小型一字镙丝刀出马完全没有压力，马上一分为二啦。下面先看看鼠标的内部结构：
点击查看原图



点击查看原图


使用的微动是不知名的品牌。
点击查看原图#p#分页标题#e#

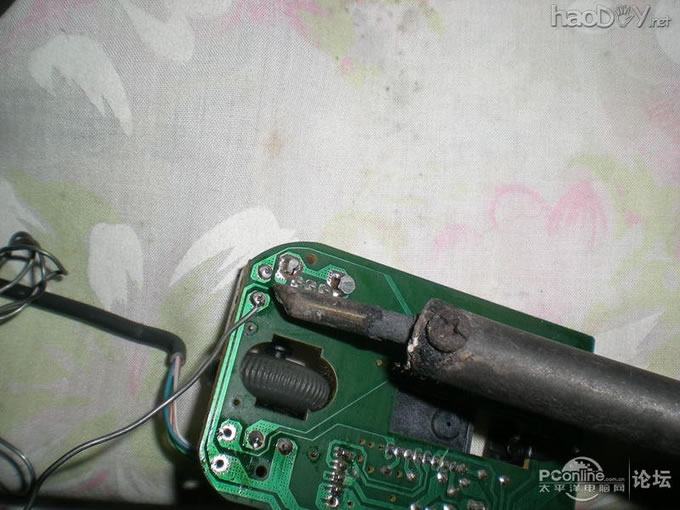

为了保证左右键手感一致，所以两个微动都一齐更换，首先 在微动的焊点上加一点锡（由于表面氧化，这样做是为下一步作好准备）
点击查看原图

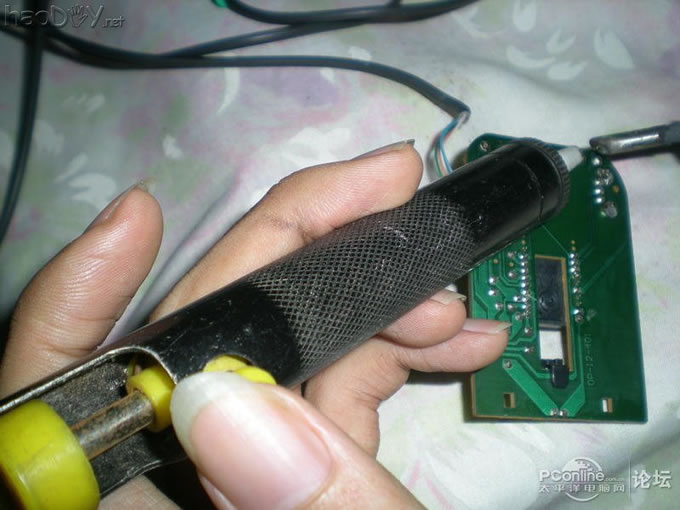

第二步： 有两个选择，1. 可以用吸锡器将焊接微动的锡吸取，如下图：
点击查看原图

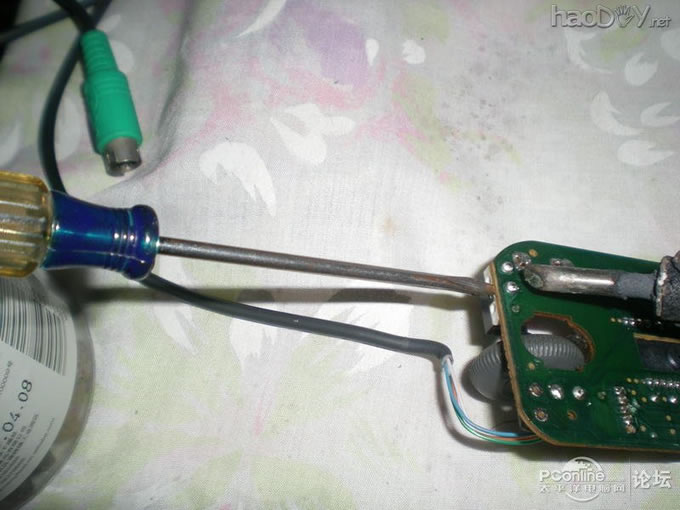

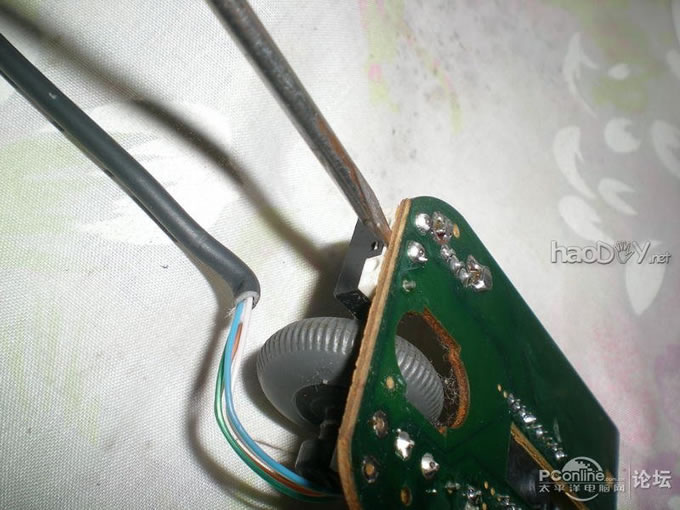

2.如果没有吸锡器，可以霸王硬上弓，如下图： 使用镙丝刀插入微动与PCB之间
点击查看原图


再用 电烙铁 循环的接触两个焊点，溶化之后 使用镙丝刀 发威杠杆原理就可以弄出来啦。
点击查看原图

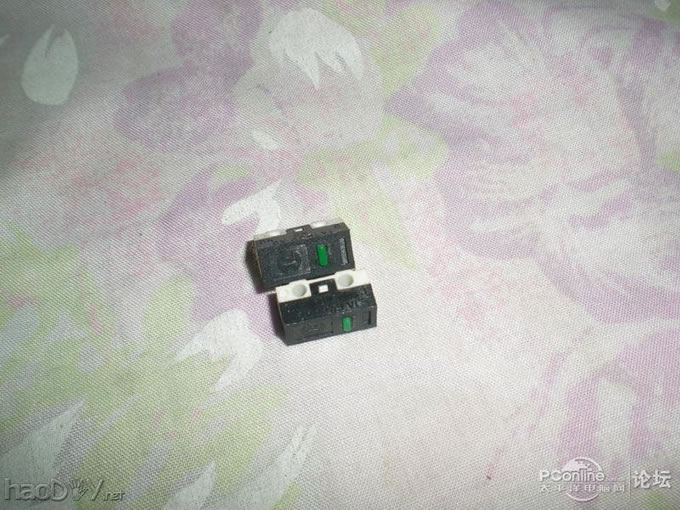

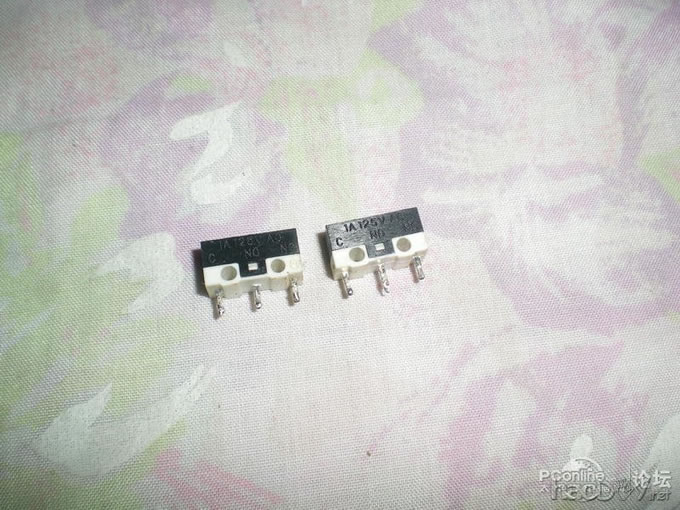

两只不知名的微动已经被我干掉了点击查看原图：悼念一下吧！！！！！！点击查看原图
点击查看原图


点击查看原图

#p#分页标题#e#

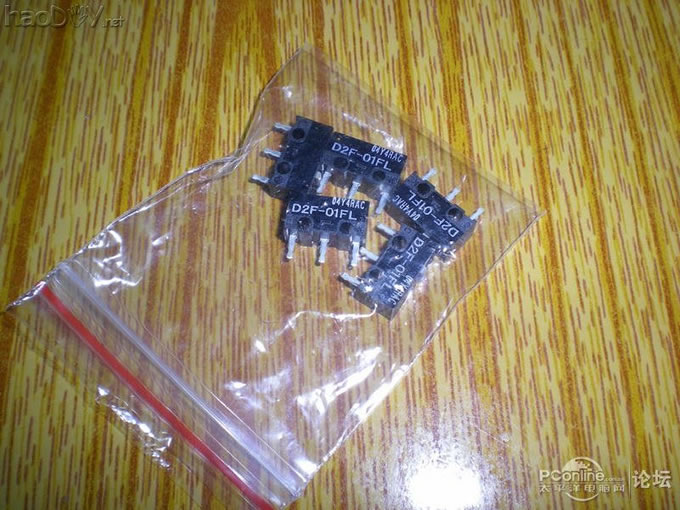

之前上网研究一下后，在淘宝购买了D2F-01FL微动，1.8蚊/只 价格适中 呵呵比快递费要便宜多啦，点击查看原图郁闷本地没找到 ：
点击查看原图

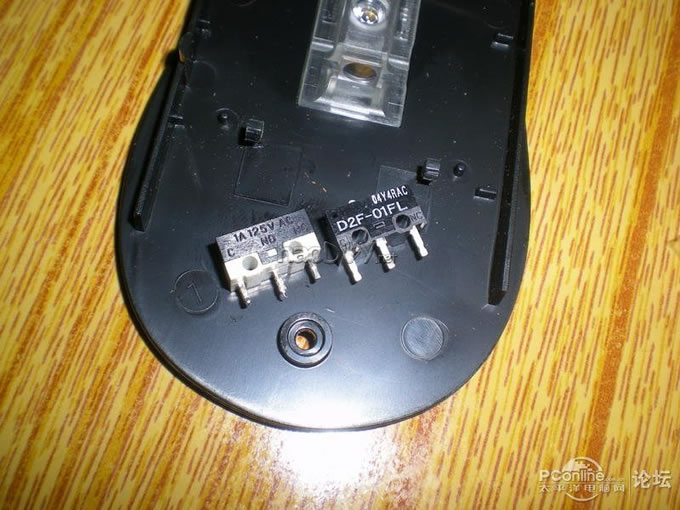

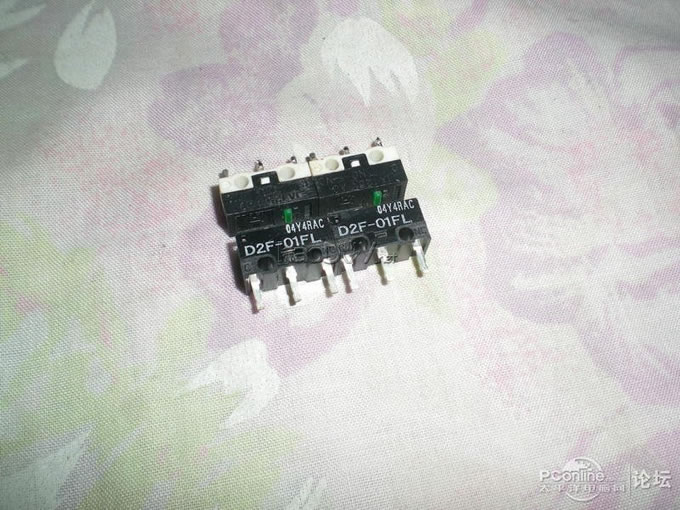

更换之前还要对比一下，新旧微动 针脚 外观大小，按键位置 是否一致：
对比一下，完全符合：
点击查看原图

点击查看原图

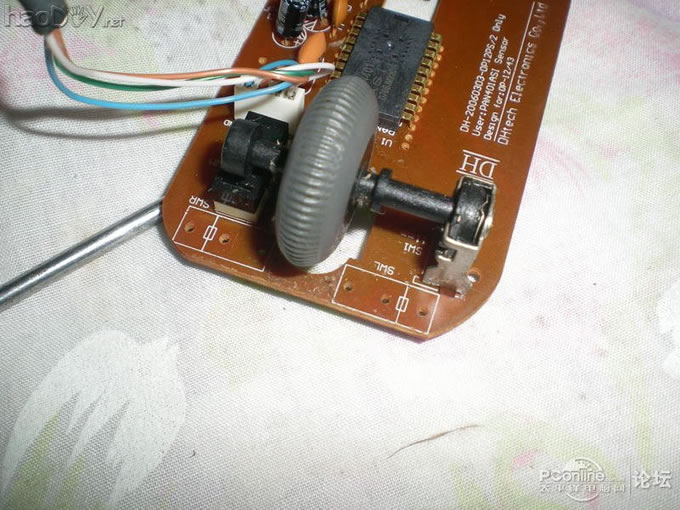

第三步：装上微动，但是要注意安装针脚的位置， PCB上面已有明显的标记啦：
点击查看原图

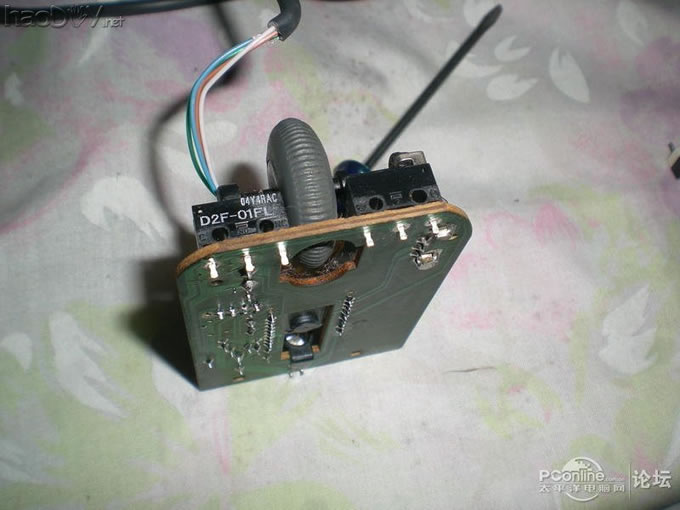

OK,装上微动，如下图：
点击查看原图

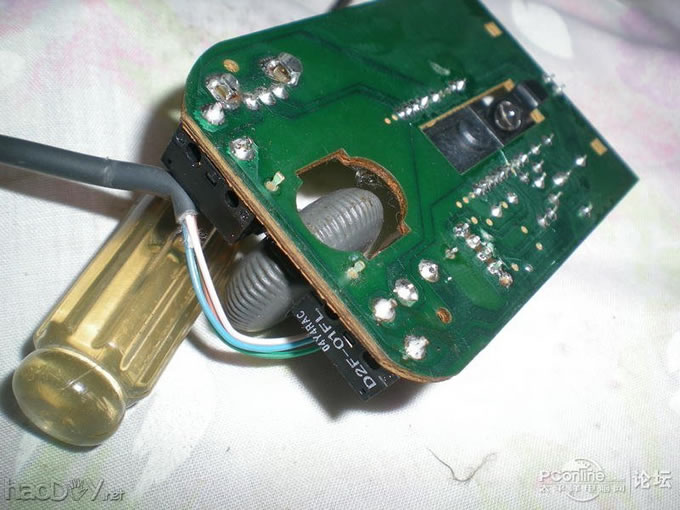

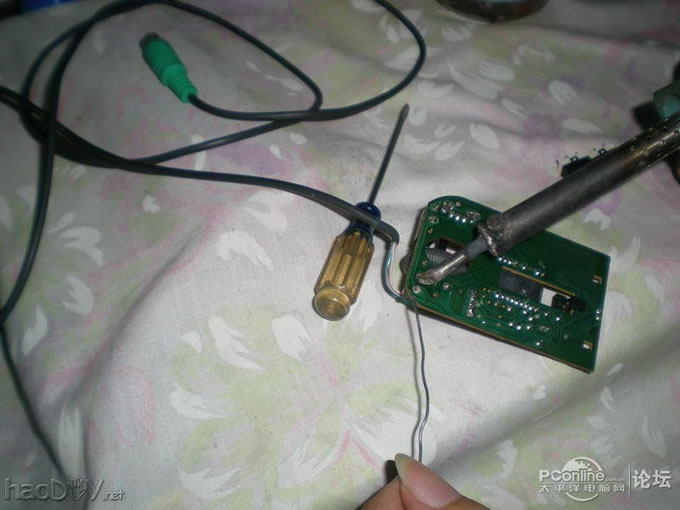

用锡条焊上：
点击查看原图


#p#分页标题#e#点击查看原图呵呵。。。。。 搞定啦。。。。。手工焊接当然没有原来的好看了，不过好用就行啦。
点击查看原图


下面看看，比原来的那2个微动，气派多啦：
点击查看原图





第四步： 安装还原， 看看这只鼠标，恩，点击查看原图手术相当成功。。。。。。。。
点击查看原图



最后当然是试试手感啦，比原装的好多了，新换微动可以说是给鼠标新的生命了，相信正常使用一两年也没问题。而且价格比买一只鼠标要便宜啊。
点击查看原图

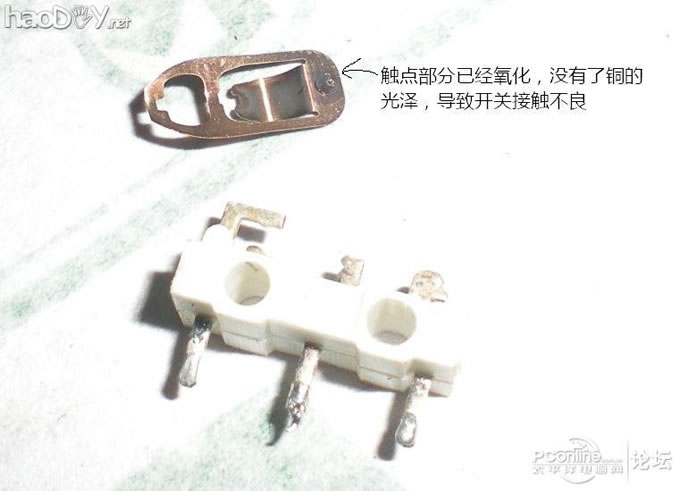

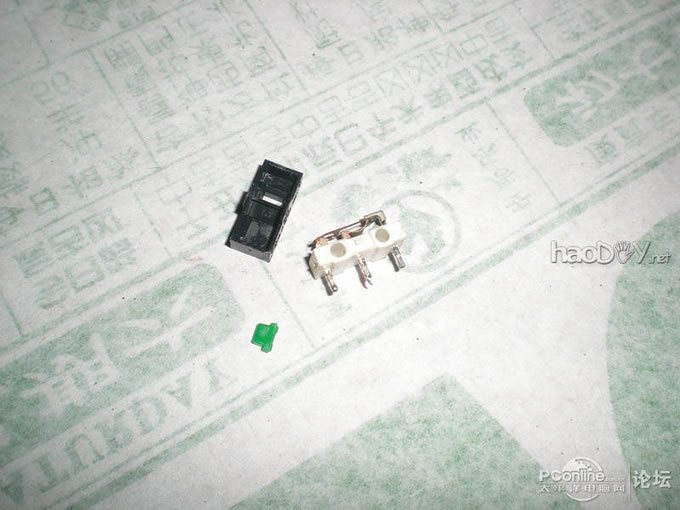

事实上还没完的，解剖看看拆出来的微动：
点击查看原图

当然狂风的方法也是不错，更省钱。 本次的目的是想试试新买的D2F-01FL微动，手感如何！！！！
#p#分页标题#e#点击查看原图

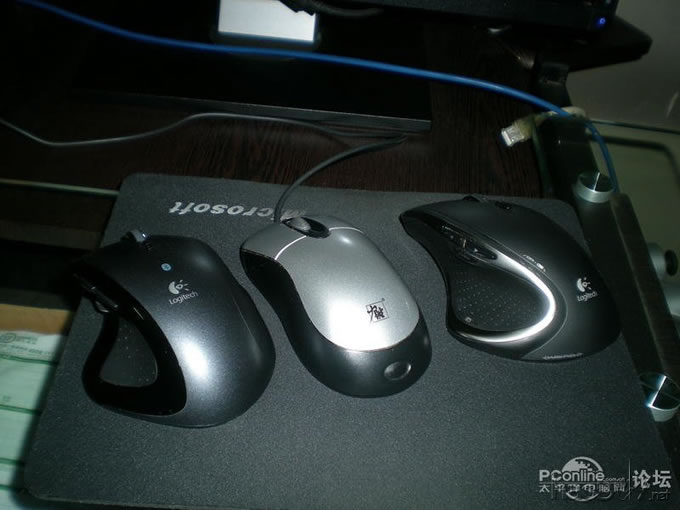

更换微动后的鼠标，在罗技 两代旗舰面前也毫不逊色， 是不是有点夸张呢？ 点击查看原图
点击查看原图
