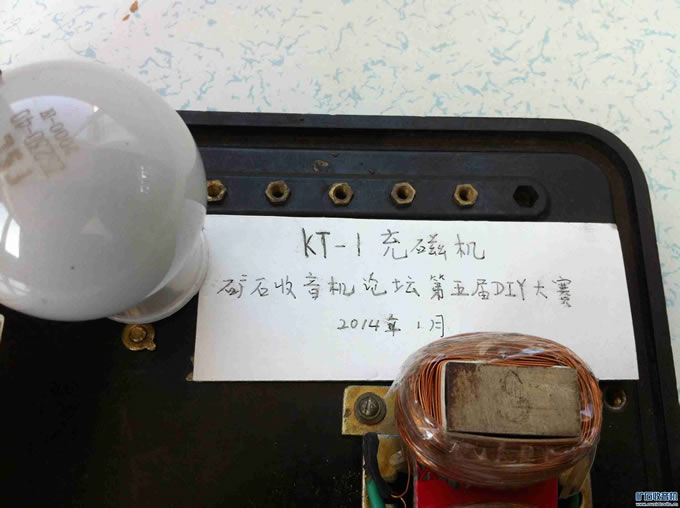

diy制作KT-1充磁机 充磁器(4)

时间:2015-06-13 21:28来源:www.crystalradio.cn 作者:ynkmljx 点击:
本充磁机做好后就进行了测试,效果不错!昨天发帖时因图片太多,没有上相关图片,今天补上! 一台80年500型万用表,测量值偏低,测量表头灵敏度下降为44微安。 拆下磁钢在本充磁机上进行充磁 充了约7、8次,灵敏度


diy制作KT-1充磁机 充磁器

diy制作KT-1充磁机 充磁器

diy制作KT-1充磁机 充磁器

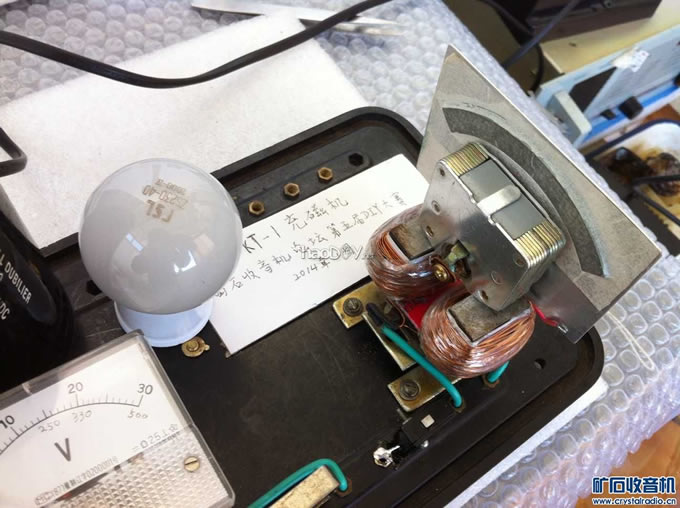

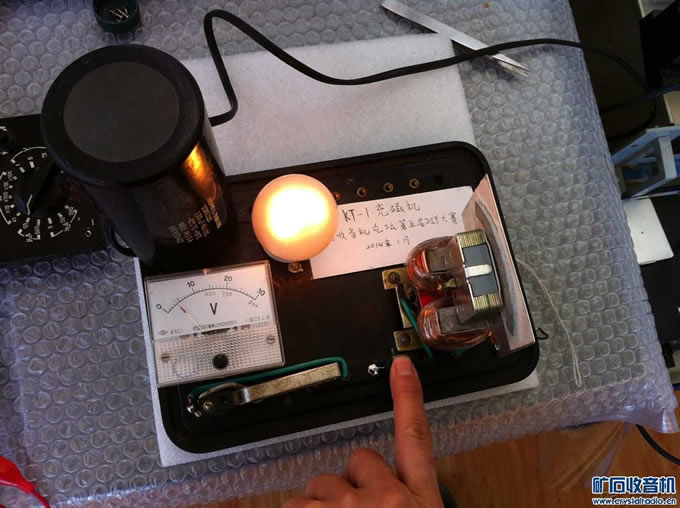

本充磁机做好后就进行了测试,效果不错!昨天发帖时因图片太多,没有上相关图片,今天补上!

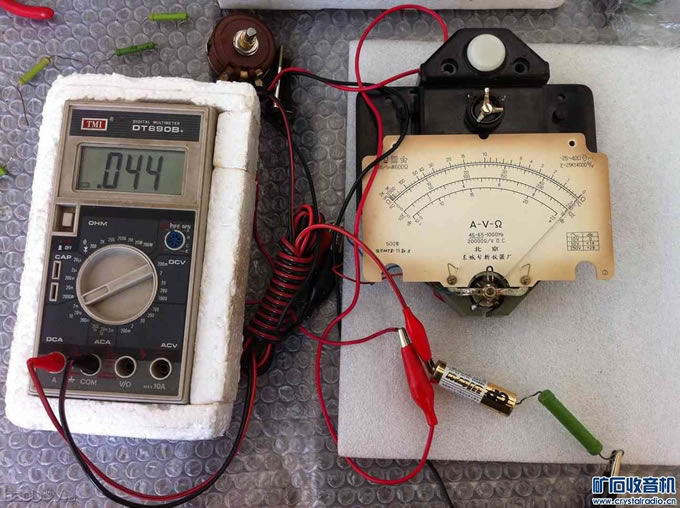

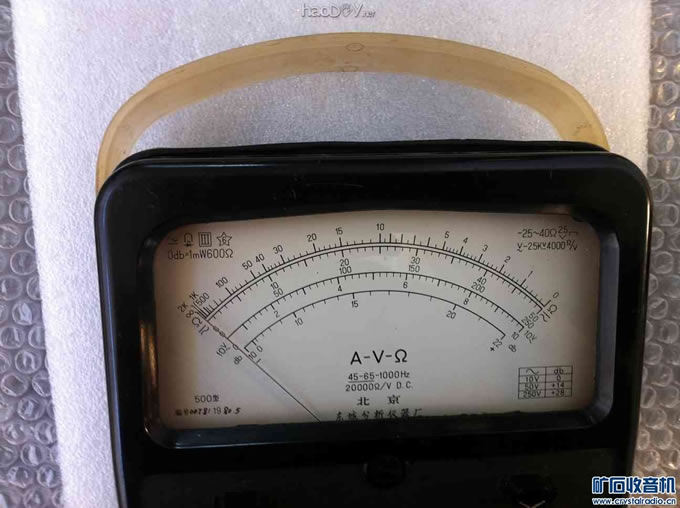

    一台80年500型万用表,测量值偏低,测量表头灵敏度下降为44微安。
diy制作KT-1充磁机 充磁器

diy制作KT-1充磁机 充磁器

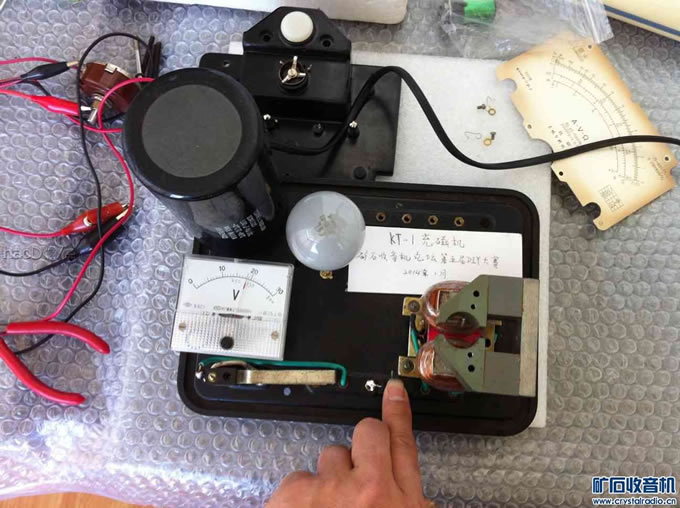

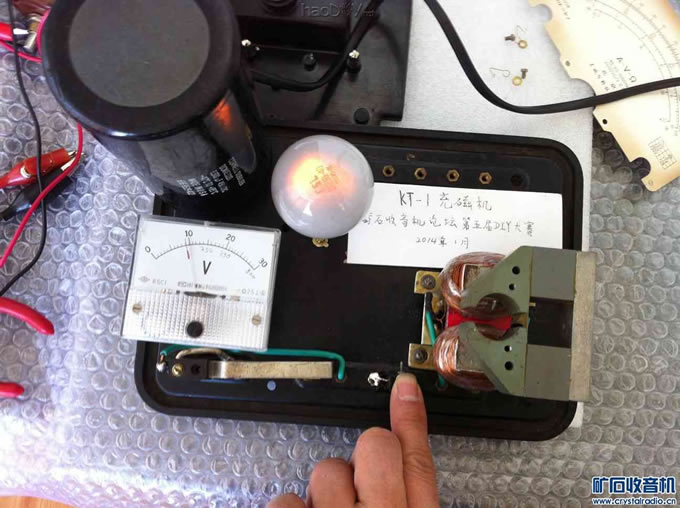

    拆下磁钢在本充磁机上进行充磁
diy制作KT-1充磁机 充磁器

diy制作KT-1充磁机 充磁器

diy制作KT-1充磁机 充磁器

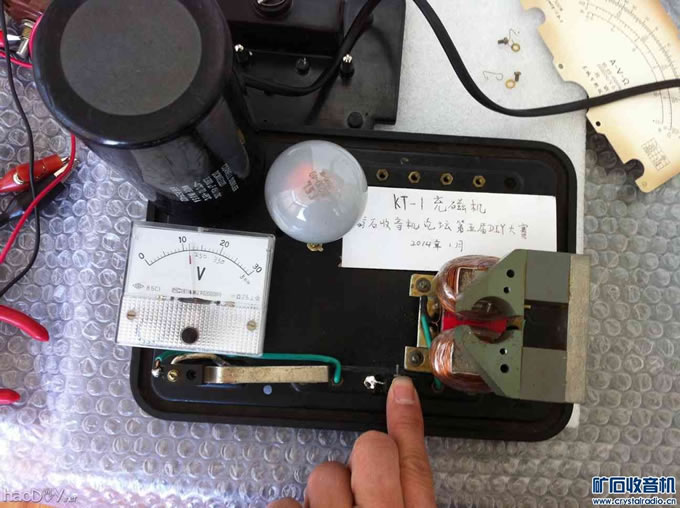

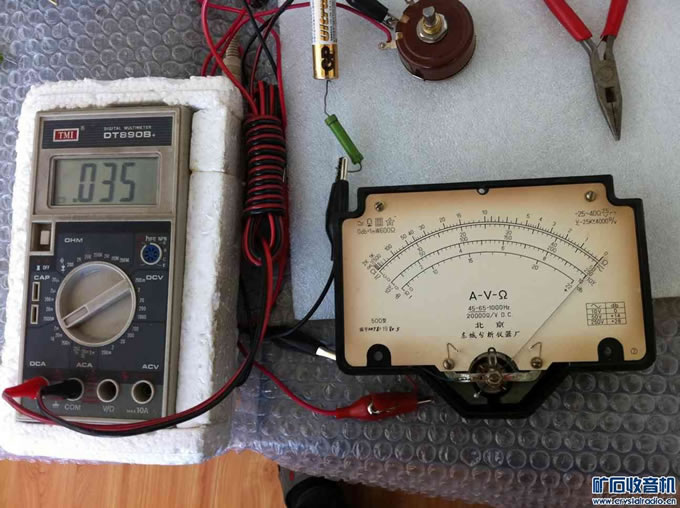

    充了约7、8次,灵敏度居然达到了35微安!说明充磁效果满足要求,实际使用时充2、3次应该就可以了。
diy制作KT-1充磁机 充磁器

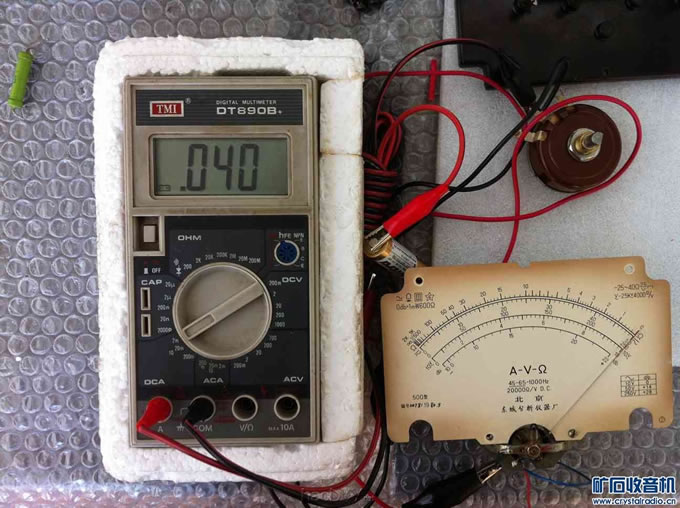

    拆下磁钢反充2次,又正充了3次,如此折腾一番后灵敏度刚好40微安!diy制作KT-1充磁机 充磁器
diy制作KT-1充磁机 充磁器

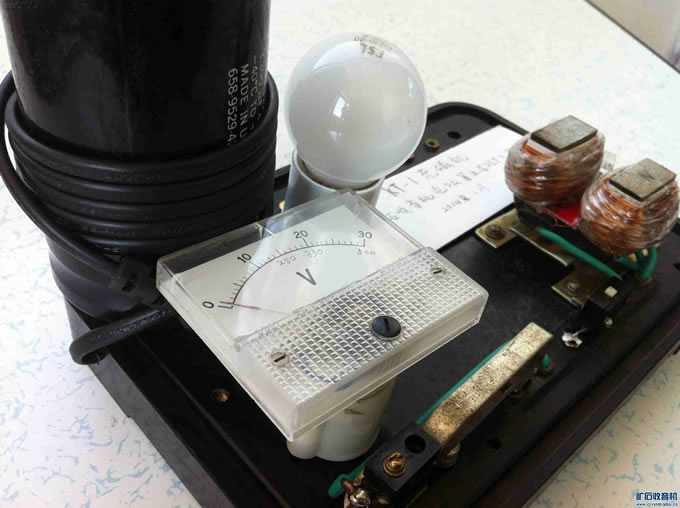

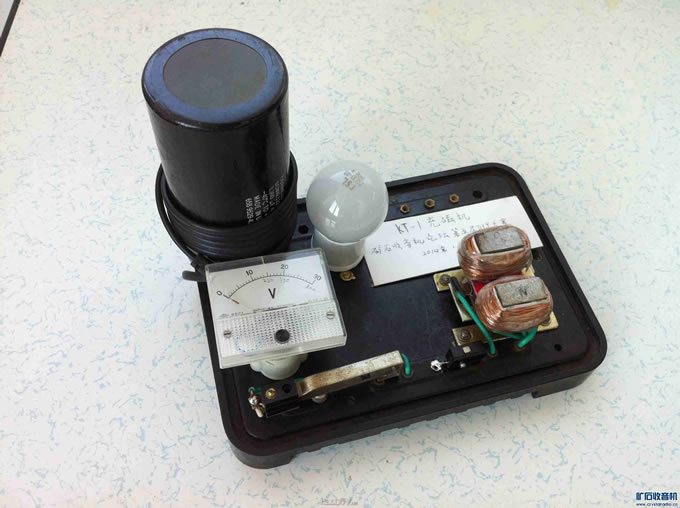

    本充磁机制作容易,成本也低,坛友可以结合手里的材料、零件灵活制作。另外使用时一定要注意安全!

今天闲着没事,用此充磁机给一台表头灵敏度不足的mf30充磁,效果依然满意。

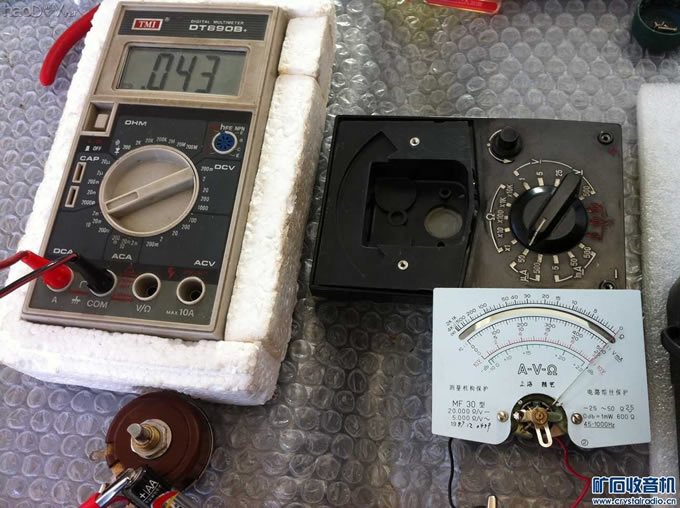

    此mf30表头灵敏度正常值应为40微安,测量只有43微安
diy制作KT-1充磁机 充磁器

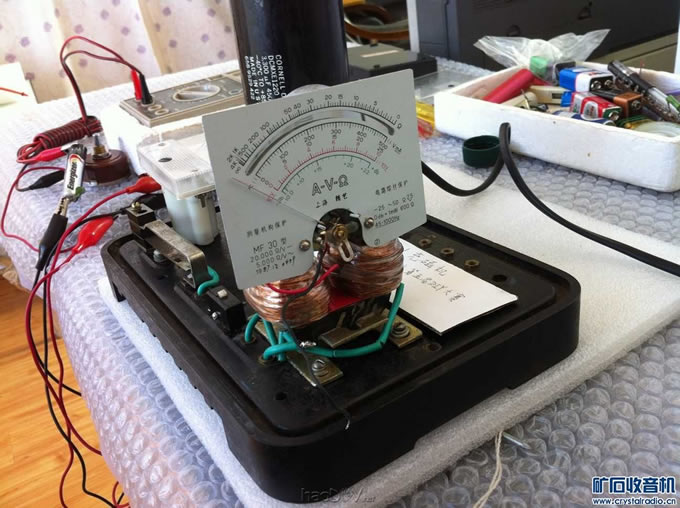

    未拆下动圈,判明极性,直接将表头置于充磁机上
diy制作KT-1充磁机 充磁器

diy制作KT-1充磁机 充磁器

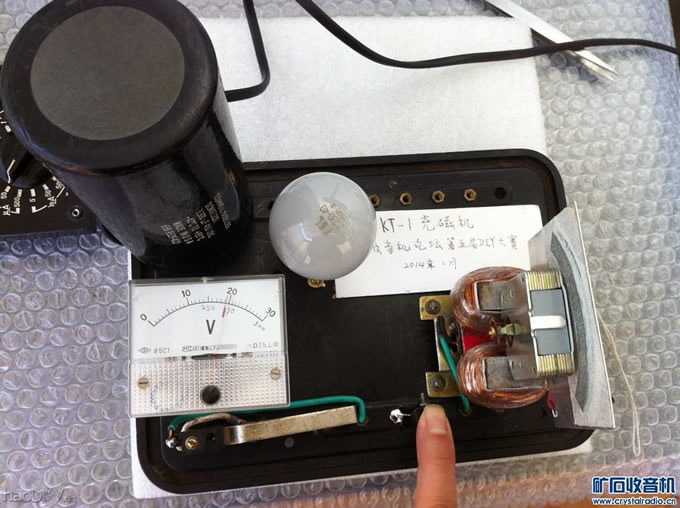

    充磁2次
diy制作KT-1充磁机 充磁器

diy制作KT-1充磁机 充磁器

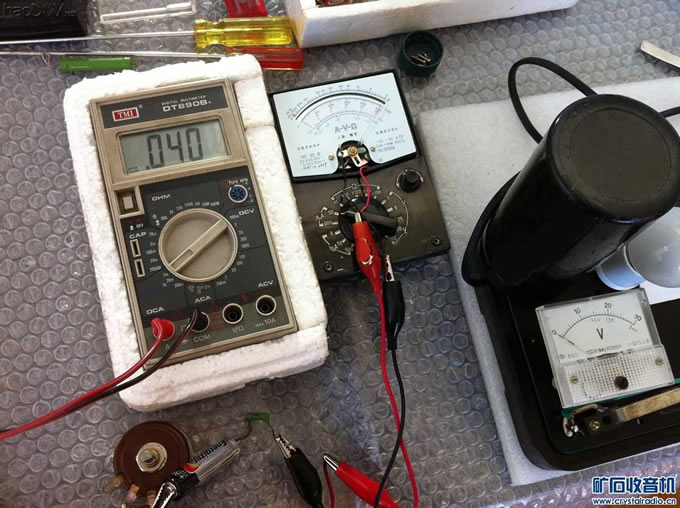

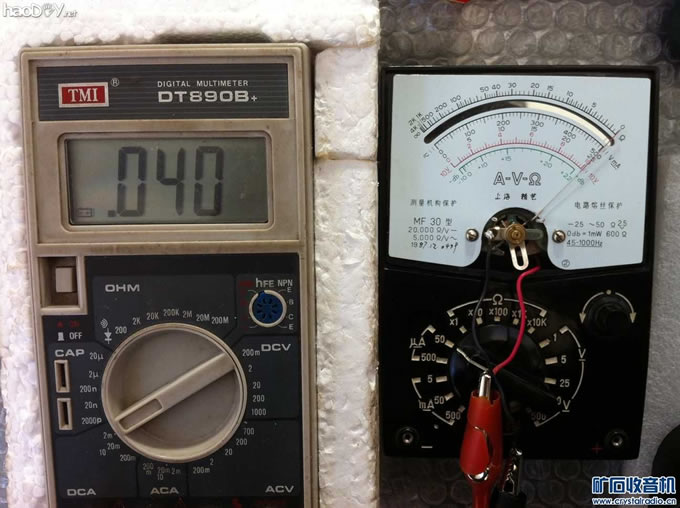

    表头灵敏度刚好达到40微安
diy制作KT-1充磁机 充磁器

diy制作KT-1充磁机 充磁器

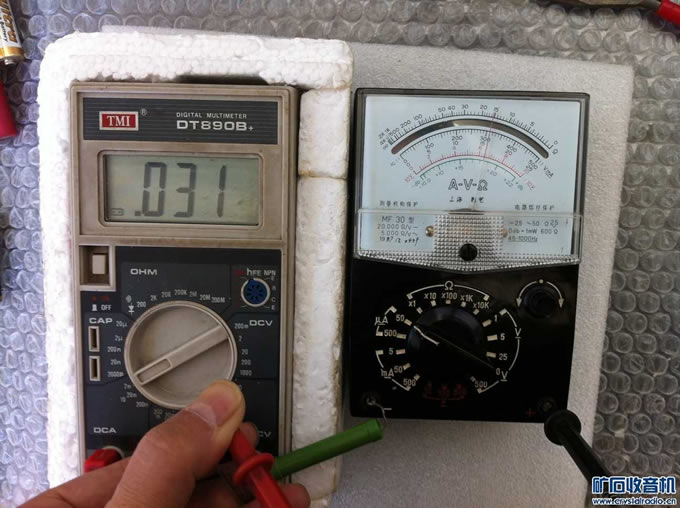

    装回表头,用该mf30万用表50微安档与DT890串联测量电流,测值一致
diy制作KT-1充磁机 充磁器

    与另一台正常使用的mf30万用表50微安档串联测量电流,测值一致
diy制作KT-1充磁机 充磁器

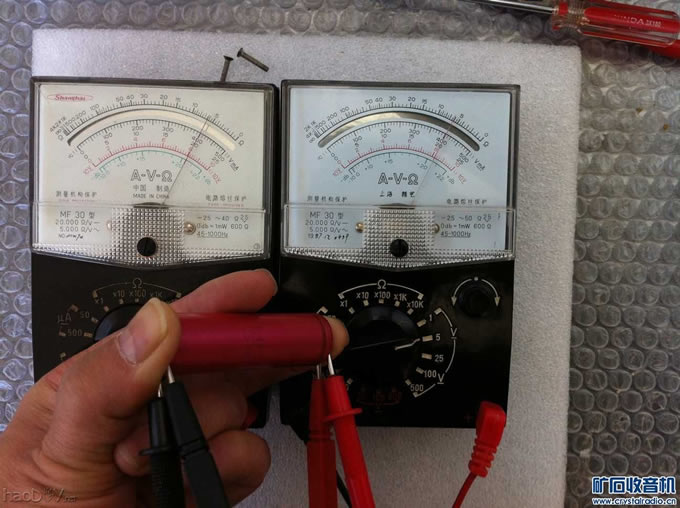

    两台mf30万用表直流5v档同时测量一节18650电池电压,测值一致
diy制作KT-1充磁机 充磁器

    以前充磁都拆下动圈,这次尝试不拆动圈充磁,也取得成功。个人觉得业余条件下最好还是拆下动圈充,免得把动圈弄坏后悔!
