[视频] 我的卡拉OK功放

时间:2012-10-29 20:46来源:hifidiy.net论坛 作者:爱你久久1984 点击:

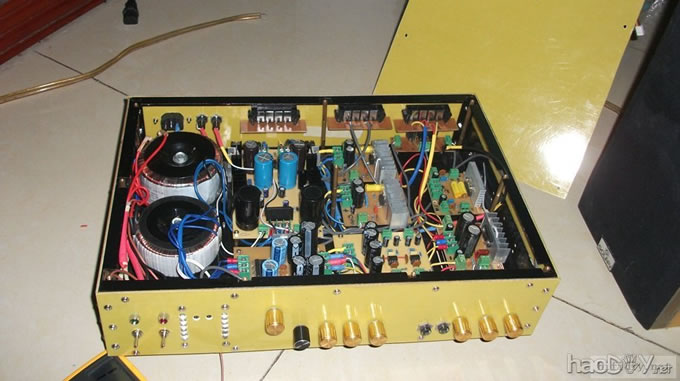

系统简要说明(图多顺序比较乱,请大家见谅): 一,使用软件 1.原理图:Cadence 15.2 2.PCB图:PADS 2007 二,系统所含模块 1.变压器 2.电源系统 3.前级 4.音调 5.主声道后级 6.前置后级 7.后置后级 8.卡拉OK混响 9.LED电平显示 三,各模块关键器件 1.变压

系统简要说明(图多顺序比较乱,请大家见谅):
一,使用软件
1.原理图:Cadence 15.2
2.PCB图:PADS 2007

二,系统所含模块
1.变压器
2.电源系统
3.前级
4.音调
5.主声道后级
6.前置后级
7.后置后级
8.卡拉OK混响
9.LED电平显示


三,各模块关键器件
1.变压器:AC双18V    AC双12V
2.电源系统:
     1)AC双18V,经电源板处理(LM317+LM337)后输出可调节DC(目前使用的是双20V)和带伺服(7812、7912、5532)的双15V DC,对前级供电
     2)AC双12V,经电源板处理后输出可双路12V给前后置及卡拉OK等供电
3.前级:双5532,11倍放大
4.音调:电阻电容衰减式
5.主声道后级:LM1875*2   增益20
6.前置后级:TDA1521
7.后置后级:TDA1521A
8.卡拉OK混响:4558D(买的成品板,修改了增益)
9.LED电平显示:TA7666P双路5LED电平显示



四,PCB板
1.关键板均是用感光板自己做的:电源板,LM1875,5532前级,TDA1521,TDA1521A,音调板
2.卡拉OK板买的是成品板
3.电平显示是洞洞板

五,机箱
采用一旧功放机箱的底板重新拍漆,四周及顶盖采用环氧树脂板,结合处加直角铝合金加强,顶盖通过铜柱固定



[视频] 我的卡拉OK功放


详细制作文章:

我制作的卡拉OK功放系统
